BEARING DEFENDER VT300
Vibrómetro Bearing Defender
El Bearing Defender es un verificador de salud de rodamientos desarrollado por ACOEM que combina medición inalámbrica triaxial patentada, algoritmos de diagnóstico automático y compatibilidad con dispositivos móviles iOS y Android en un sistema compacto de uso en campo.
Su función principal es proporcionar una evaluación instantánea del estado de un rodamiento, en menos de 10 segundos, sin necesidad de formación previa en análisis de vibraciones.
A diferencia de los equipos de análisis avanzado orientados a analistas expertos, el Bearing Defender está diseñado para una respuesta rápida y fiable sobre si un rodamiento está en buen estado, presenta signos de fallo incipiente o requiere intervención inmediata.
El sensor inalámbrico triaxial, patentado (US 9.921.136), mide simultáneamente en los ejes X, Y y Z y transmite los datos al dispositivo móvil del usuario, eliminando tanto el cable como la necesidad de un equipo colector dedicado.
El sistema integra el algoritmo Bearing Defect Factor™, desarrollado por ACOEM sobre más de 2.000 elementos rodantes, y una base de datos de más de 30.000 referencias de rodamientos.
Esta combinación de experiencia acumulada y tecnología de medición inalámbrica sitúa al Bearing Defender como el punto de entrada más accesible al mantenimiento basado en la condición, capaz de integrarse en programas de mantenimiento 4.0 y complementar equipos de análisis avanzado como el FALCON.
Características
Medición inalámbrica triaxial patentada. El sensor captura vibración simultáneamente en X, Y y Z con un ancho de banda de hasta 15 kHz (±3 dB) y una dinámica de ±80g, cubriendo la mayoría de máquinas industriales convencionales.

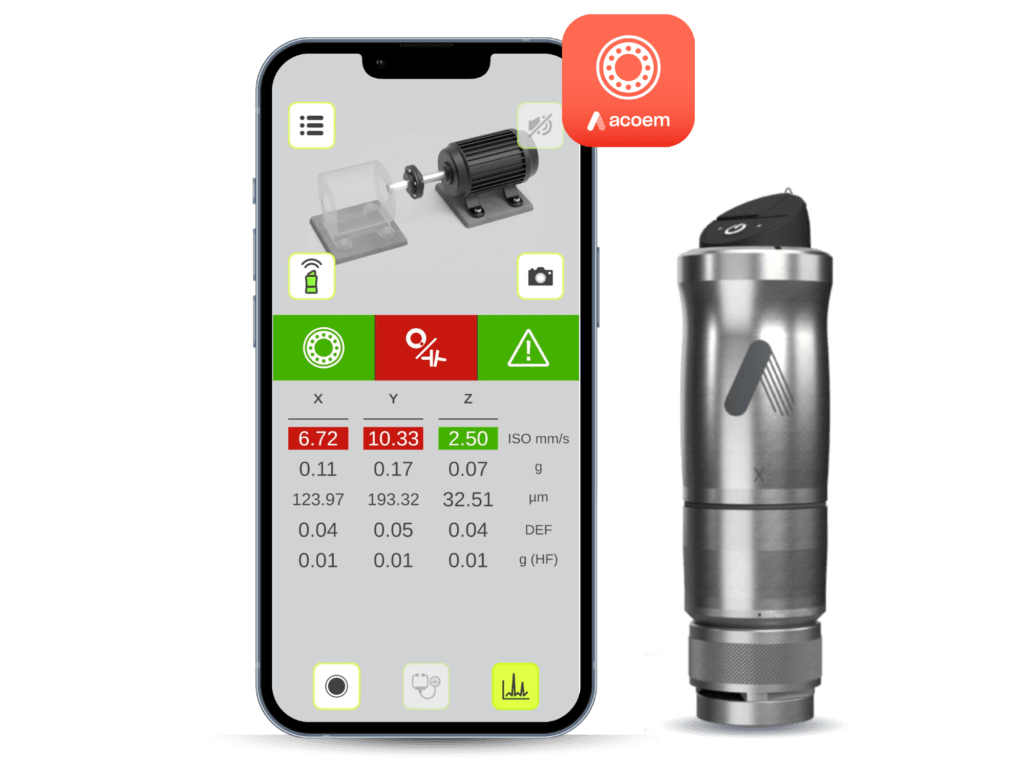

Diagnóstico en 10 segundos. El ciclo completo de captura, procesado y visualización de resultados en los tres ejes se realiza en 10 segundos, incluyendo todos los indicadores de estado: velocidad de vibración (ISO 10816-3), aceleración, desplazamiento, Bearing Defect Factor™ y aceleración de alta frecuencia.
Algoritmo Bearing Defect Factor™. Desarrollado sobre más de 2.000 elementos rodantes, este algoritmo proporciona un indicador escalar de 0 a 12 que permite al usuario interpretar el estado del rodamiento de forma directa.
Visualización ZYXtrum™ de 3.200 líneas. Representación espectral combinada de los tres ejes en una sola pantalla, con visualización automática de los marcadores de frecuencias características del rodamiento seleccionado de la base de datos integrada.
Indicadores inteligentes 3D por tipo de fallo. El sistema clasifica automáticamente los resultados en tres categorías: fallo de rodamiento (Bearing Defect Factor™), desequilibrio o desalineación, y otras anomalías.

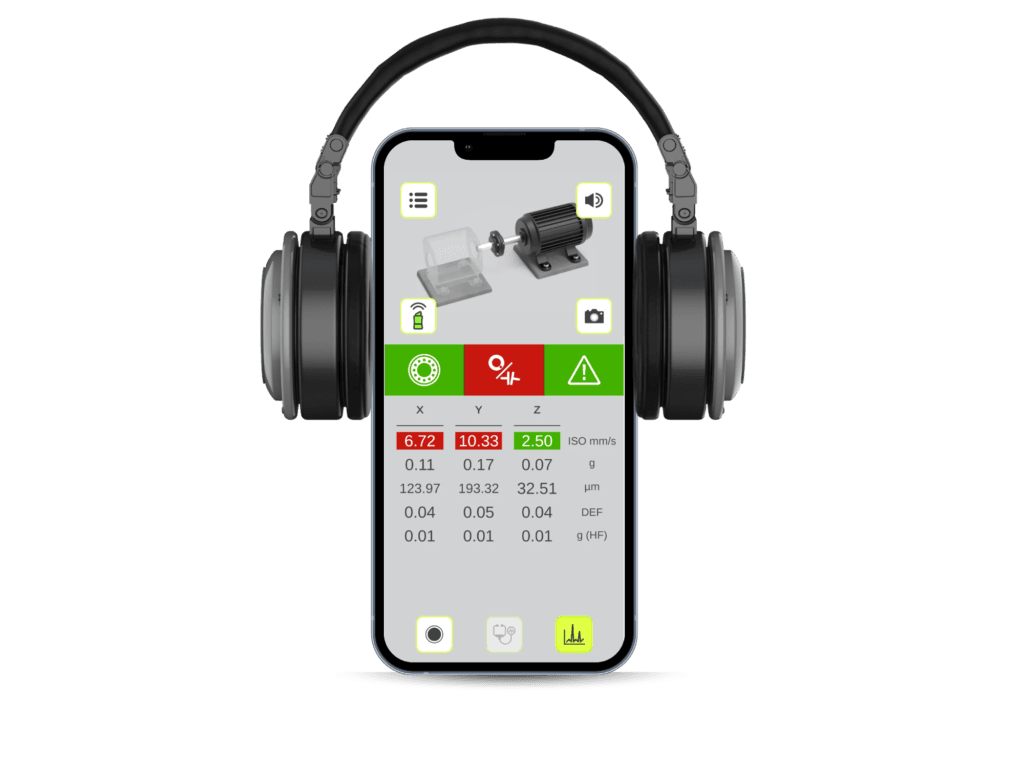

Escucha de señal en tiempo real. Transmisión en directo de la señal acústica de alta resolución por WiFi al dispositivo móvil del usuario. Compatible con cualquier auricular estándar iOS o Android.
Base de datos de más de 30.000 referencias de rodamientos. Integrada en la aplicación, permite al usuario seleccionar el modelo exacto del rodamiento y obtener los marcadores de frecuencias características (BPFO, BPFI, BSF, FTF) calculados automáticamente a partir de la velocidad de rotación introducida.
Compatibilidad con ecosistema de mantenimiento 4.0. La aplicación funciona sobre smartphones y tablets iOS y Android estándar, sin necesidad de equipo colector dedicado.
Ideal para:
✅ Mecánicos y técnicos de mantenimiento que realizan inspecciones de primer nivel en campo y necesitan una respuesta rápida y fiable sobre el estado de un rodamiento sin depender de un analista de vibraciones.
✅ Programas de mantenimiento preventivo o predictivo en fase inicial que buscan una herramienta de screening rápido para priorizar qué activos requieren análisis más detallado con equipos avanzados.
✅ Rutas de inspección de lubricación donde se necesita verificar en tiempo real si el rodamiento mejora su estado con la adición de grasa, evitando tanto la insuficiencia como el exceso de lubricante.
✅ Plantas con un elevado número de activos rotativos de criticidad media-baja que no justifican rutas completas de análisis espectral pero sí requieren un control periódico del estado de los rodamientos.
✅ Equipos de mantenimiento con personal técnico de distinto nivel de formación, donde se necesita una herramienta accesible sin curva de aprendizaje y operable por cualquier técnico en campo.
No ideal para:
❌ Análisis espectral avanzado, diagnóstico de fallos de engranajes, análisis de resonancias estructurales o cualquier aplicación que requiera ancho de banda superior a 15 kHz, resolución de 24 bits o módulos de análisis modal: para estas necesidades, el FALCON es el equipo adecuado.
❌ Rutas de mantenimiento predictivo estructuradas con tendencia histórica, gestión de base de datos de activos y generación de reportes técnicos detallados: el Bearing Defender es una herramienta de evaluación puntual, no un sistema de gestión de programa predictivo.
❌ Máquinas con cinemática compleja (multiplicadoras, cajas de engranajes de múltiples etapas, rodamientos de gran tamaño a baja velocidad) donde el diagnóstico requiere análisis detallado de sidebands, demodulación o técnicas de envolvente avanzadas.
Beneficios
Acceso al mantenimiento basado en la condición. La configuración por selección de rango de velocidad, potencia y tipo de montaje, combinada con indicadores visuales por iconos y códigos de color, permite que cualquier técnico de planta obtenga información útil sobre el estado de un rodamiento desde la primera medición.
Reducción del tiempo de inspección por punto. El ciclo de medición de 10 segundos y la operación desde un smartphone o tablet que el técnico ya lleva consigo eliminan la necesidad de transportar, encender y configurar un equipo colector dedicado, reduciendo el tiempo total por punto de inspección.
Priorización de activos para análisis avanzado. El Bearing Defender actúa como filtro de primer nivel: identifica los activos que presentan anomalías y los pone en cola para análisis más detallado con el FALCON u otro equipo avanzado, optimizando el uso del tiempo del analista experto.
Optimización de la lubricación de rodamientos. La función de escucha en tiempo real y el seguimiento del Bearing Defect Factor™ durante el proceso de engrase permiten al técnico saber cuándo el rodamiento ha recibido la cantidad correcta de lubricante, previniendo tanto la lubricación insuficiente como el exceso, que es una causa frecuente de daño acelerado en rodamientos.
Democratización del dato de vibración. Al funcionar sobre dispositivos móviles estándar y no requerir equipo colector específico por cada técnico, permite ampliar la cobertura de inspección de la planta sin incrementar proporcionalmente el coste de instrumentación.
Aplicaciones
Screening de rodamientos en rutas de inspección periódica. En plantas con un número elevado de activos rotativos, el Bearing Defender permite cubrir rutas extensas de verificación del estado de rodamientos en un tiempo reducido.
Control de lubricación guiada en tiempo real. Durante las operaciones de engrase periódico, el Bearing Defender permite al técnico monitorizar en directo la evolución del Bearing Defect Factor™ mientras aplica el lubricante.
Verificación rápida post-intervención. Tras una reparación, sustitución de rodamiento o realineación, el Bearing Defender permite verificar en 10 segundos que el activo arranca sin anomalías vibratorias antes de devolver la máquina a producción.
Complemento a programas de análisis avanzado. En plantas que ya disponen del FALCON u otro analizador avanzado, el Bearing Defender actúa como herramienta de primer nivel operada por mecánicos de planta.
Mantenimiento en activos de difícil acceso. La medición inalámbrica a una distancia operativa que elimina la necesidad de contacto directo con el sensor y permite medir en máquinas ubicadas en recintos cerrados, detrás de puertas o en posiciones elevadas donde el acceso con un cable de sensor resulta complejo o inseguro.
¿Qué incluye?
- Sensor inalámbrico triaxial VT-300 con batería recargable (autonomía 8 horas de medición activa)
- Aplicación Bearing Defender para iOS (App Store) y Android (Google Play), descarga gratuita
- Base de datos integrada de más de 30.000 referencias de rodamientos
- Algoritmo Bearing Defect Factor™ integrado en la aplicación
- Indicadores visuales ZYXtrum™ y diagnóstico por tipo de fallo
- Función de escucha de señal en tiempo real (compatible con auricular estándar del dispositivo móvil)
- Accesorios de montaje magnético del sensor
Nota: El Bearing Defender requiere un smartphone o tablet iOS o Android propiedad del usuario como dispositivo de visualización y control. No incluye dispositivo móvil.
Disponible opción ATEX
Disponible opción ATEX
Especificaciones Técnicas
- Ancho de banda del sensor Hasta 15 kHz (± 3 dB)
- Dinámica de medición ± 80g
- Ejes de medición 3 ejes simultáneos (X, Y, Z)
- Tiempo de captura y procesado 10 segundos por punto
- Resolución espectral ZYXtrum™ 3.200 líneas
- Base de datos de rodamientos Más de 30.000 referencias
- Autonomía batería sensor 8 horas de medición activa
- Protocolo de comunicación WiFi
- Compatibilidad dispositivo móvil iOS y Android
- Norma de referencia velocidad ISO 10816-3
- Escala Bearing Defect Factor™ 0 a 12 (lineal)
Información técnica
Aquí puedes descargar la documentación técnica oficial del Bearing Defender de ACOEM.
Preguntas frecuentes
El Bearing Defect Factor™ es un indicador escalar en escala lineal de 0 a 12 que cuantifica la presencia de energía en las frecuencias características del rodamiento seleccionado. Valores entre 0 y 6 indican un comportamiento normal del rodamiento. Valores entre 6 y 9 pueden señalar un problema incipiente o deficiencia de lubricación. Valores superiores a 9 indican probabilidad elevada de daño en el rodamiento y requieren análisis adicional con un equipo de mayor resolución espectral.
Son herramientas complementarias posicionadas en niveles distintos de análisis. El Bearing Defender es una herramienta de primer nivel orientada al mecánico de campo: proporciona una evaluación rápida del estado del rodamiento en 10 segundos, sin configuración técnica avanzada, sobre un smartphone estándar. El FALCON es un analizador avanzado orientado al analista de vibraciones: ofrece análisis espectral de 24 bits hasta 102,4 kHz, diagnóstico Accurex™ con identificación detallada de fallos, gestión de rutas, equilibrado y módulos de análisis modal, entre otras capacidades. En un programa de mantenimiento estructurado, ambos equipos se complementan: el Bearing Defender cubre el primer nivel de screening y el FALCON el diagnóstico detallado.
Sí. Además del Bearing Defect Factor™, el sistema incluye un indicador específico para desequilibrio y desalineación, y un tercer indicador para otras anomalías. Esto permite al técnico obtener una primera orientación sobre el tipo de fallo más probable, aunque el diagnóstico definitivo de desequilibrio o desalineación requiere análisis de fase y espectral con un equipo avanzado.
No es imprescindible, pero sí recomendable para obtener el máximo valor diagnóstico. Si se selecciona el modelo exacto del rodamiento de la base de datos integrada (más de 30.000 referencias), la aplicación calcula automáticamente las frecuencias características (BPFO, BPFI, BSF, FTF) y las superpone sobre el espectro ZYXtrum™. Si el modelo no está disponible, el sistema sigue proporcionando los indicadores globales de estado, aunque sin los marcadores de frecuencias específicas del rodamiento.
Con el sensor montado sobre el rodamiento y la aplicación activa en el smartphone, el técnico inicia la medición continua y observa el valor del Bearing Defect Factor™ en tiempo real mientras aplica el lubricante. Una disminución del indicador durante la lubricación confirma que el rodamiento estaba falto de grasa. Cuando el valor se estabiliza en un nivel bajo y comienza a subir levemente, indica que se ha alcanzado la cantidad óptima y debe detenerse la aplicación. La función de escucha de señal por auricular permite confirmar el mismo proceso de forma auditiva simultáneamente.
La aplicación es compatible con smartphones y tablets que ejecuten iOS (App Store) o Android (Google Play). No requiere hardware específico más allá del sensor VT-300 incluido en el sistema.
El Bearing Defender en su configuración estándar está orientado a la evaluación puntual en campo y no dispone de integración directa con NEST para gestión de rutas o tendencia histórica. Para integrar mediciones de vibración de campo en una plataforma de gestión de datos y análisis de tendencia, el equipo adecuado es el FALCON con conectividad NEST.
