MEDIDOR DE AISLAMIENTO AT MI3211

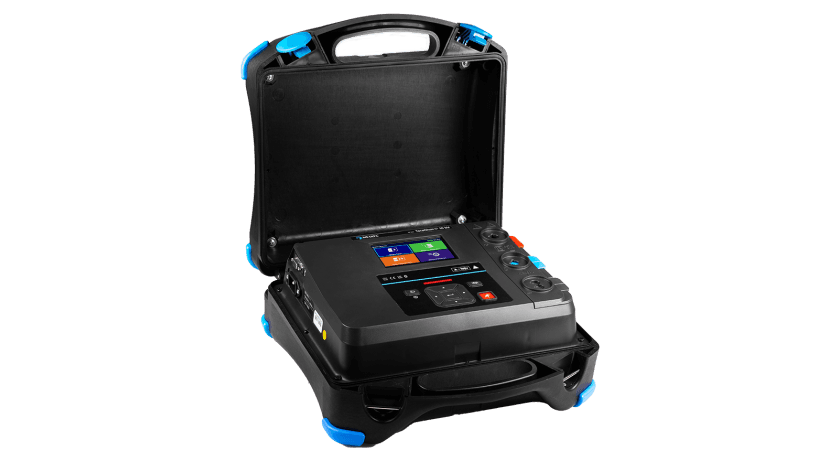

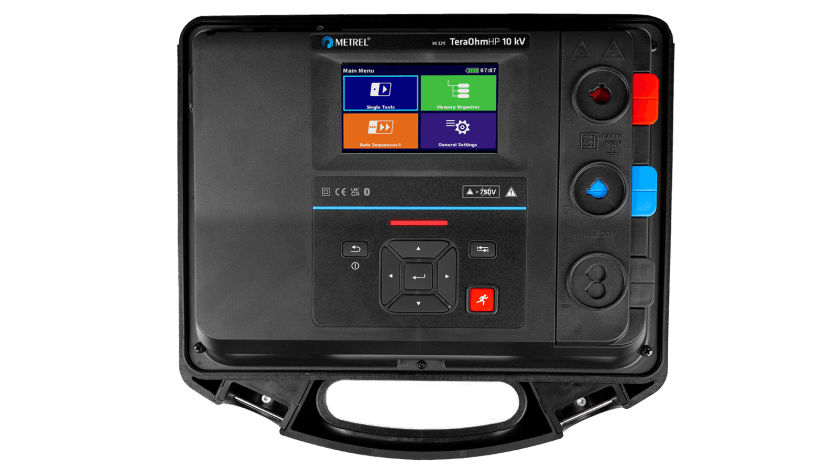

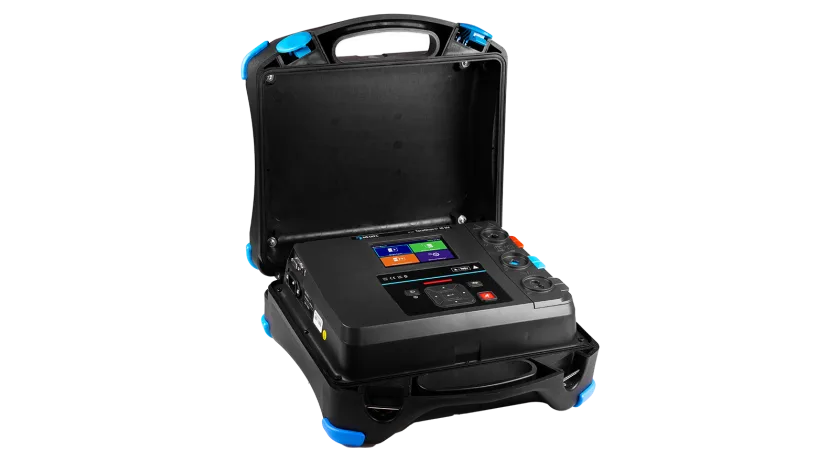

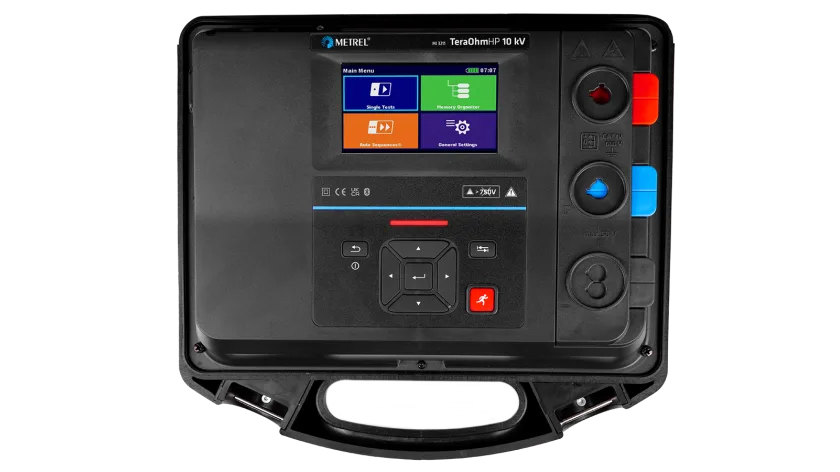

MI 3211 TeraOhmHP 10 kV
El MI 3211 TeraOhmHP 10 kV es un medidor de aislamiento de alta tensión, portátil, alimentado por batería o red, diseñado para pruebas de resistencia de aislamiento y diagnóstico dieléctrico en activos eléctricos críticos.
Combina tensión de prueba ajustable hasta 10 kV DC, medición de aislamiento hasta 35 TΩ, protección IP65 con la carcasa cerrada y categoría CAT IV 600 V, lo que lo hace adecuado para transformadores, cables, maquinaria rotativa y otras aplicaciones de alta exigencia.
Además, integra almacenamiento de datos, resultados numéricos y gráficos, y conectividad para análisis e informes desde PC.
Mide resistencia de aislamiento en rangos de alta tensión.
Ejecuta pruebas de diagnóstico PI, DAR y DD.
Realiza prueba de tensión de paso y prueba de resistencia dieléctrica DC hasta 10 kV.
Mide tensión y frecuencia hasta 600 V TRMS.
Mide capacidad hasta 50,0 μF.
Guarda resultados en tarjeta SD de 8 GB y permite descarga mediante software MESM.
Ideal para:
Equipos de mantenimiento eléctrico en generación, distribución y plantas industriales.
Diagnóstico de aislamiento en transformadores, cables y maquinaria rotativa.
Usuarios que necesitan pruebas en campo con robustez, trazabilidad y reporte.
No ideal para:
Aplicaciones de baja tensión donde un megóhmetro estándar de menor rango sea suficiente.
Usuarios que requieran ensayos automáticos avanzados no especificados en la ficha, más allá de PI, DAR, DD, paso y resistencia DC.
Beneficios
Más confianza en el diagnóstico del aislamiento — se logra con tensión de prueba ajustable de 50 V a 10 kV y medición de hasta 35 TΩ.
Menor riesgo de error en campo — se logra con conectores banana codificados con bloqueo y pinzas de AT de mejor agarre.
Mayor continuidad operativa — se logra con pruebas PI, DAR, DD y tensión de paso, que ayudan a detectar deterioro antes del fallo.
Uso fiable en entornos industriales exigentes — se logra con CAT IV 600 V, carcasa IP65 cerrada y alta inmunidad a interferencias electromagnéticas.
Mejor productividad de medición — se logra con resultados numéricos y gráficos, temporizadores programables y secuencias automáticas programables.
Más flexibilidad en campo y taller — se logra con alimentación por batería Li-ion o red AC.
Trazabilidad y documentación del trabajo — se logra con tarjeta SD de 8 GB, software MESM y puertos USB, RS-232 y Bluetooth.
Más seguridad al finalizar la prueba — se logra con descarga automática del objeto ensayado y detección de tensión activa superior a 30 V.
Aplicaciones

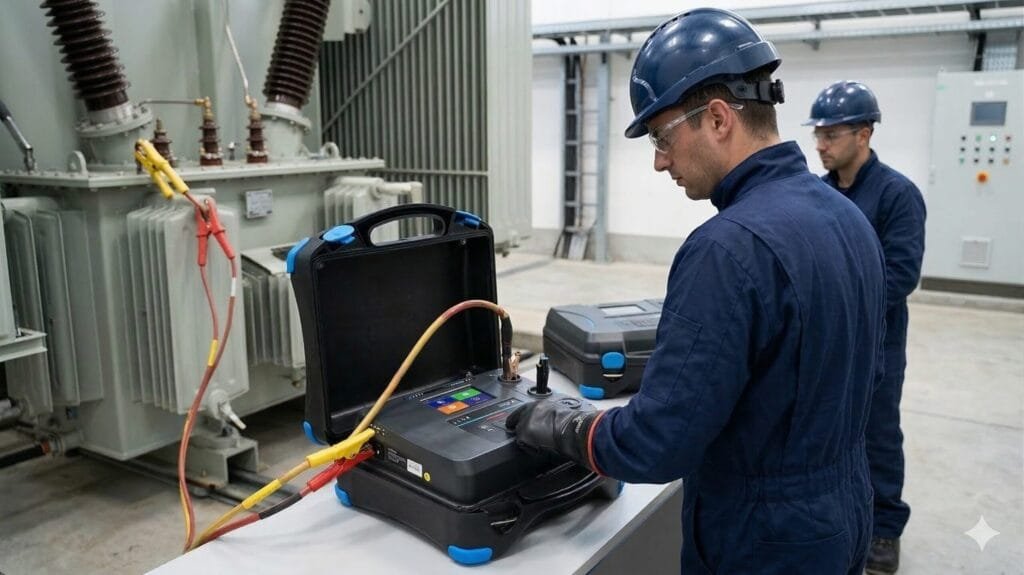

Transformadores de potencia — problema: degradación del aislamiento en devanados y riesgo de fallo o salida de servicio; cómo lo resuelve: aplica pruebas de aislamiento y diagnóstico con tensión ajustable hasta 10 kV DC; resultado: mayor visibilidad del estado dieléctrico antes de una parada no planificada.
Cables de potencia y cables largos — problema: fugas, envejecimiento o debilidad del aislamiento que no se detectan con pruebas de menor exigencia; cómo lo resuelve: combina alta tensión de prueba, corriente de carga > 6 mA y medición de capacidad; resultado: verificación más confiable en instalación, mantenimiento o troubleshooting.
Maquinaria rotativa y generadores — problema: deterioro progresivo del aislamiento en estatores o equipos sometidos a humedad, contaminación o estrés eléctrico; cómo lo resuelve: incorpora PI, DAR y DD para evaluación comparativa del estado del aislamiento; resultado: decisiones de mantenimiento mejor fundamentadas y menor riesgo operativo.

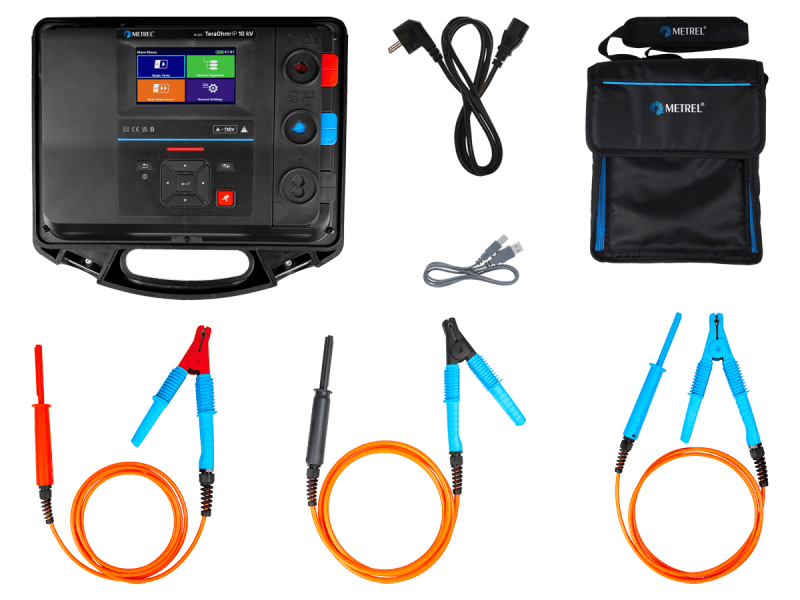

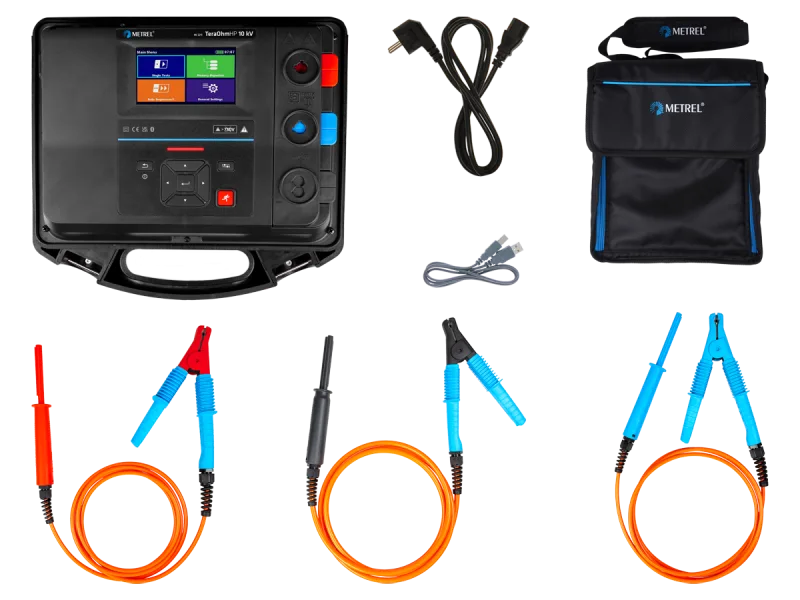

¿Qué incluye?
- Equipo principal MI 3211 TeraOhmHP 10 kV
- Cable de prueba de AT A 1794, 3 m, negro, apantallado
- Cable de prueba de AT A 1795, 3 m, azul
- Cable de prueba de AT A 1793, 3 m, rojo
- Cable de alimentación A 1728, 2 m
- Cable USB A 1727, tipo A/B
- Funda flexible de transporte A 1772, tamaño XXL
- Licencia BASIC para Metrel ES Manager
- Software 1201 Metrel ES Manager (instalación)
- Manual de instrucciones abreviado
- Certificado de calibración
Información técnica
Descarga la ficha técnica del MI 3211 TeraOhmHP 10 kV, permite ensayos de aislamiento y diagnóstico dieléctrico en transformadores, cables y maquinaria rotativa con hasta 10 kV DC y medición hasta 35 TΩ.
Preguntas frecuentes
Mide resistencia de aislamiento desde 0,01 MΩ hasta 35,0 TΩ. La precisión depende del rango y de la tensión aplicada; por ejemplo, a 10 kV se indica ±(5 %) para 1 TΩ y ±(20 %) para 20 TΩ.
Sí. El kit estándar incluye certificado de calibración. La ficha pública no especifica alcance metrológico adicional ni periodicidad recomendada.
Puede operar alimentado por batería Li-ion 14,4 V / 4,4 Ah o red 100 a 240 V AC, 45 a 65 Hz, 100 VA. Ofrece IP65 con carcasa cerrada e IP40 abierta. La ficha no publica rango de temperatura de operación.
Sí. El fabricante lo orienta a transformadores de potencia, cables, maquinaria rotativa, generadores de alta tensión y solución de problemas de aislamiento.
Pesa 6,2 kg sin accesorios y el kit estándar incluye funda de transporte. No es un equipo de bolsillo, pero sí un instrumento portátil pensado para campo y entorno industrial.
