ALINEACIÓN LÁSER
Alineación láser

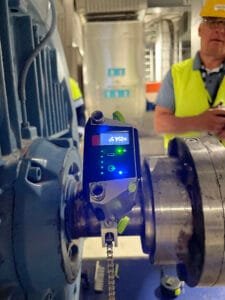

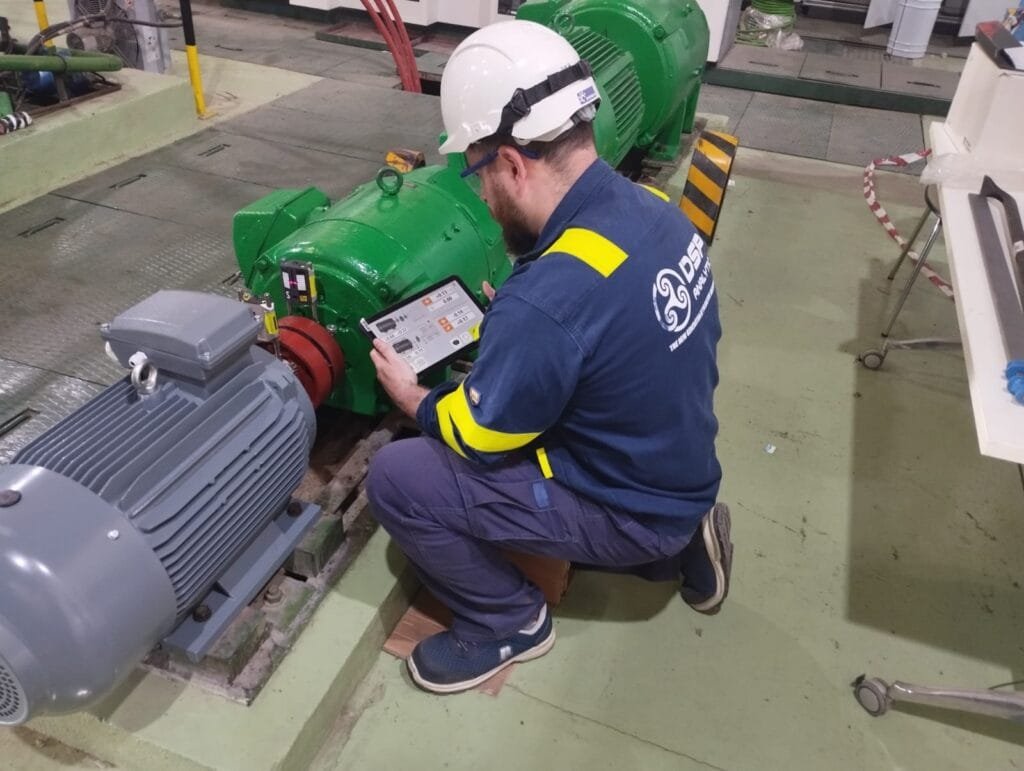

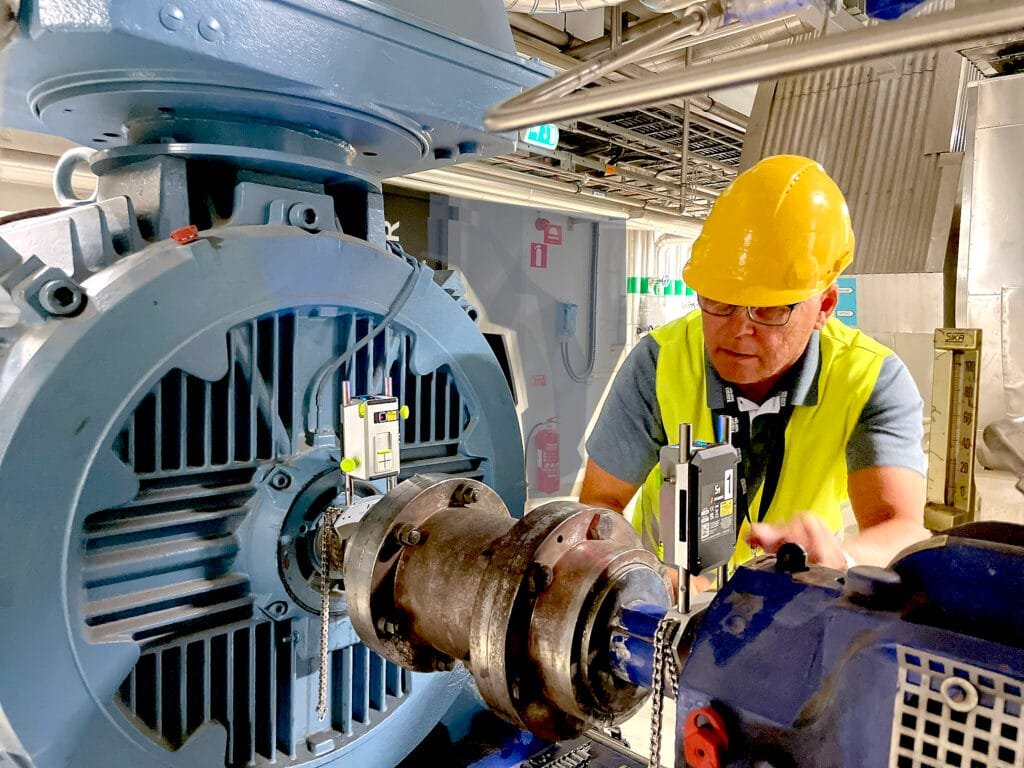

La alineación láser de ejes y poleas es un servicio de mantenimiento de precisión orientado a corregir desviaciones geométricas entre máquinas acopladas o transmisiones por correas.
Su objetivo es que el eje de giro, la posición relativa de la máquina y la transmisión trabajen dentro de tolerancias técnicas adecuadas, reduciendo esfuerzos innecesarios sobre rodamientos, acoplamientos, correas, poleas, sellos y cimentaciones.
Nuestro servicio de alineación se aplica a equipos como motores, bombas, compresores, ventiladores, reductores y turbomáquinas.
Objetivos del servicio
✅ Reducir vibraciones y cargas parásitas provocadas por desalineación en trenes rotativos y transmisiones por correas.
✅ Disminuir el desgaste prematuro de rodamientos, acoplamientos, retenes, poleas y correas.
✅ Mejorar la eficiencia mecánica y reducir pérdidas energéticas por fricción o trabajo forzado de la transmisión.
✅ Minimizar paradas no planificadas y aumentar la disponibilidad de equipos críticos.
✅ Verificar la condición de montaje de la máquina tras intervención, cambio de motor, sustitución de rodamientos o reacondicionamiento de bancada.
✅ Dejar trazabilidad técnica mediante informe de tolerancias, correcciones realizadas y recomendaciones de fiabilidad.
¿Qué problemas detectamos?
Desalineación angular y/o paralela entre ejes acoplados.
Desalineación de poleas por falta de coplanaridad o paralelismo.
Pata coja (apoyo no uniforme de la máquina sobre la base).
Distorsión de bancada o base relajada tras apriete.
Desplazamiento por crecimiento térmico entre condición en frío y condición en caliente.
Desgaste acelerado de correas, gargantas de polea y acoplamientos elastoméricos.
Sobrecarga en rodamientos y sellos mecánicos.
Vibración elevada a 1X o patrones compatibles con desalineación mecánica.
Temperaturas anómalas en apoyos, acoplamientos o transmisión.
Consumo energético superior al esperado y menor vida útil del conjunto motriz.
¿Qué tipo de planta/equipo es susceptible del servicio?
Equipos rotativos acoplados directamente: motores-bomba, motores-ventilador, motores-compresor, motores-reductor, grupos moto-bomba, extractores, exhaustores, soplantes y trenes con acoplamiento flexible o rígido.

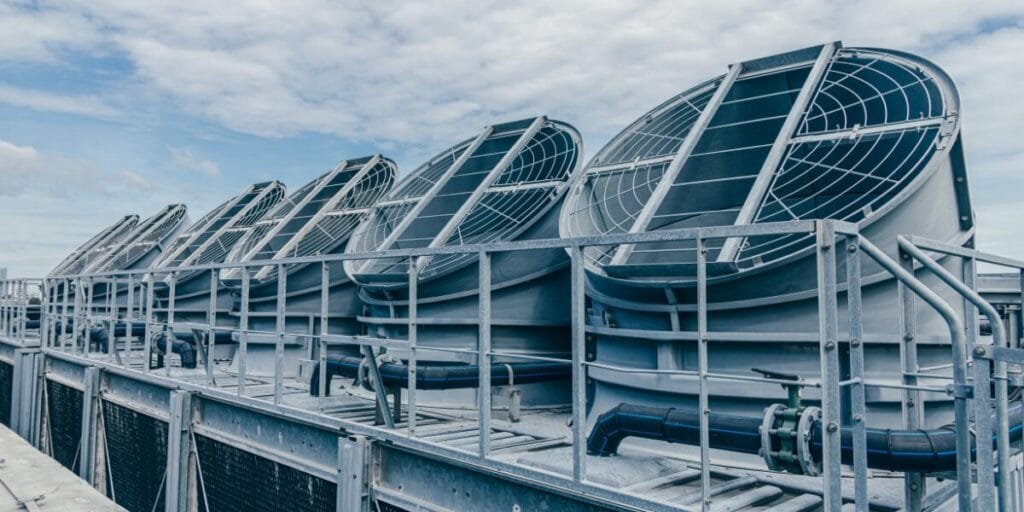

Equipos con transmisión por correas y poleas: ventiladores de proceso, HVAC industrial, torres de refrigeración, bombas auxiliares, compresores de servicio y accionamientos con varias gargantas.

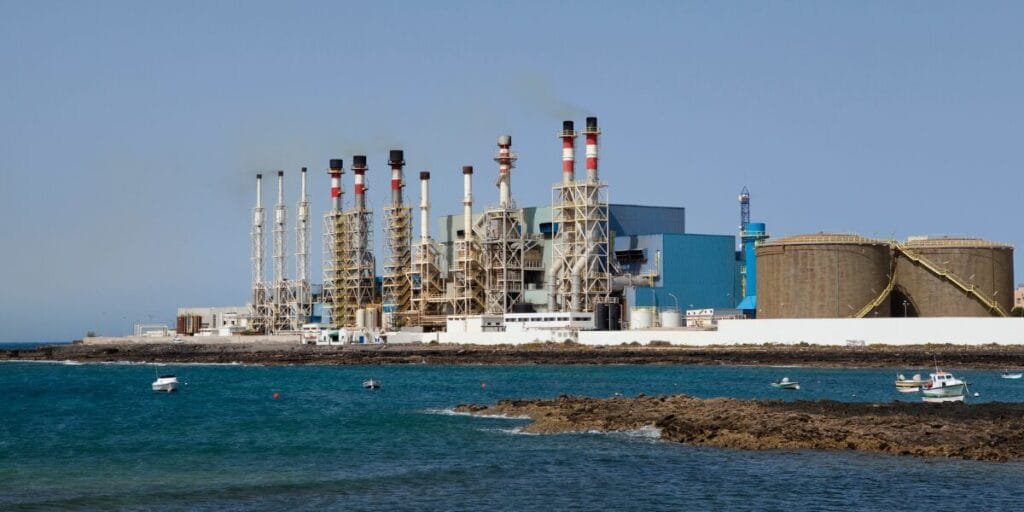

Máquinas críticas de proceso: turbomáquinas, generadores, trenes de bombeo de utilities, equipos de papel, minería, cemento, agua, desalación, energía y Oil & Gas.
Maquinaria tras intervención: equipos recién montados, motores sustituidos, conjuntos con rodamientos cambiados, bases reconstruidas o equipos que han sufrido vibración, golpe mecánico o asentamiento de cimentación.

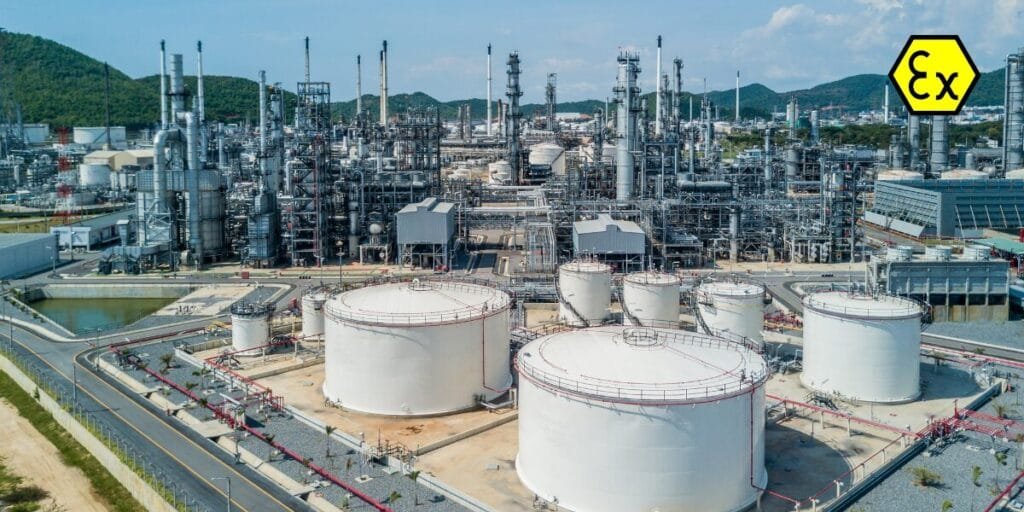

Entornos especiales: equipos verticales, líneas con restricciones de base/pernos, activos con compensación por dilatación térmica y zonas clasificadas ATEX cuando se emplea instrumentación adecuada.
Caso de estudio
Descubre cómo la alineación láser ayuda a mejorar la fiabilidad de los equipos, reducir incidencias y optimizar el mantenimiento en entornos industriales.
Preguntas frecuentes
Sí, la corrección requiere el equipo parado y consignado. Aun así, suele planificarse en ventanas cortas de mantenimiento, y el tiempo de intervención normalmente es mucho menor que el coste de seguir operando con desalineación.
Son problemas distintos. En ejes buscamos la correcta relación geométrica entre máquinas acopladas; en poleas, la coplanaridad, paralelismo y tensión adecuada de la transmisión. Muchas averías combinan ambos.
Depende de criticidad, horas de servicio y estabilidad de la base. Como criterio práctico, conviene revisar tras montaje, cambio de motor o reductor, sustitución de rodamientos, vibración anómala, trabajos en bancada o cuando aparezca desgaste repetitivo de correas o acoplamientos.
No. Se complementan. La alineación corrige una causa mecánica concreta; el análisis de vibraciones ayuda a confirmar la condición dinámica del activo y a detectar si, además de desalineación, existen otros modos de fallo.
La tolerancia no debe fijarse “a ojo” ni ser igual para todos los activos. Se define en función de la velocidad de giro (rpm), tipo de acoplamiento, distancia entre apoyos, criticidad del equipo, condiciones térmicas y recomendaciones del fabricante. En equipos de alta velocidad o alta criticidad, las ventanas de tolerancia son más exigentes. Además, conviene distinguir entre condición en frío y en caliente, ya que la dilatación térmica puede modificar la alineación real en operación.
Hay varios: pata coja (soft foot), base deformada, pernos con apriete irregular, acoplamiento deteriorado, descentraje de cubos, eje con alabeo, crecimiento térmico no compensado y tensiones de tubería en bombas o compresores. Por eso una alineación fiable no consiste solo en “leer el láser”, sino en controlar previamente las condiciones mecánicas de montaje y validar que la posición final se mantiene después del apriete y en régimen de servicio.
