ANÁLISIS ELÉCTRICO MCA
Análisis Eléctrico MCA

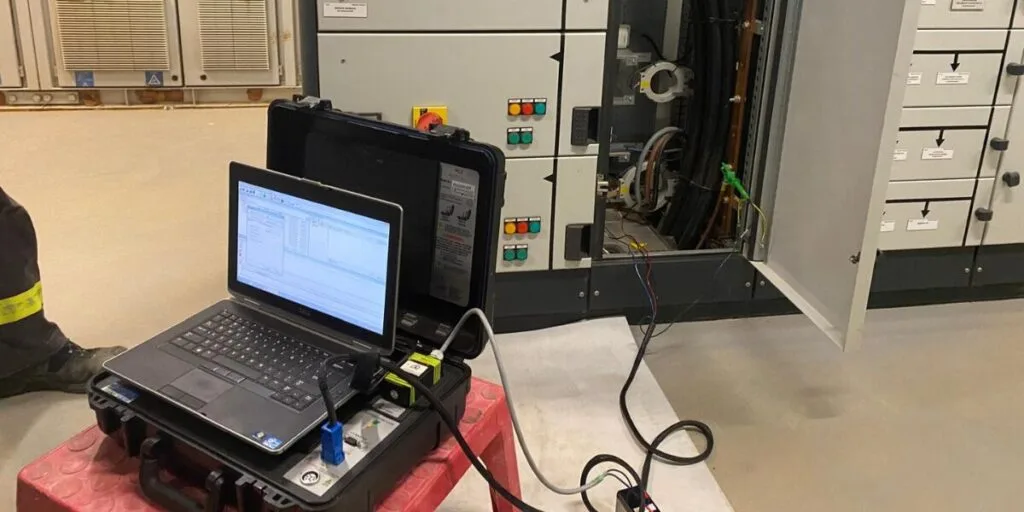

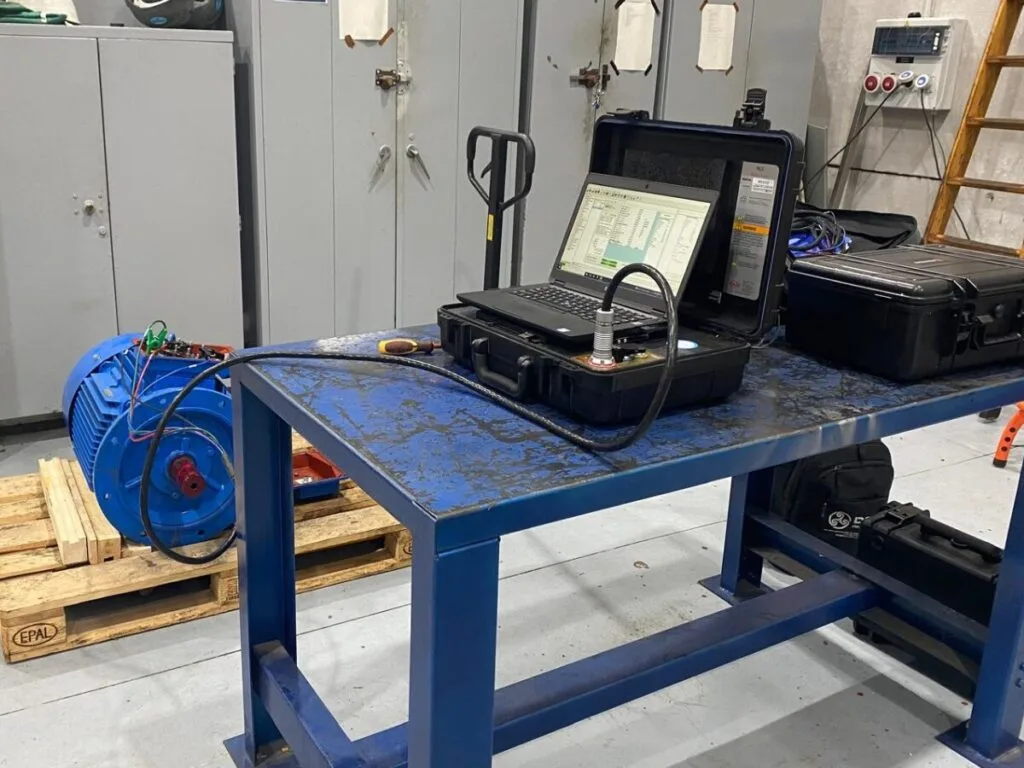

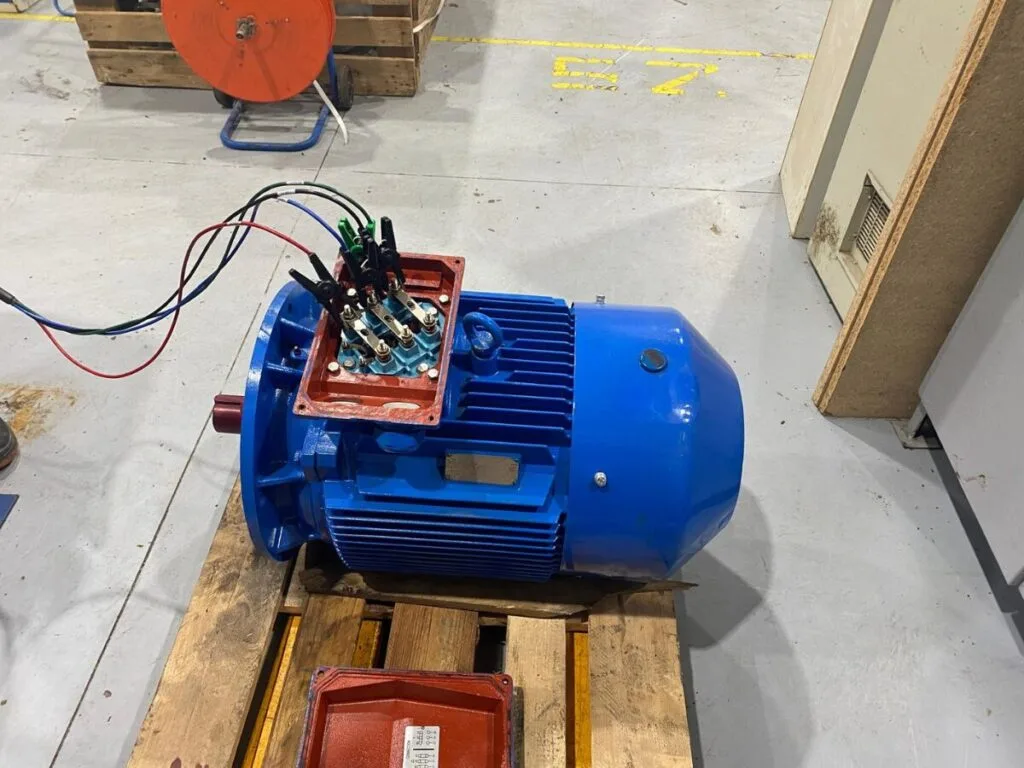

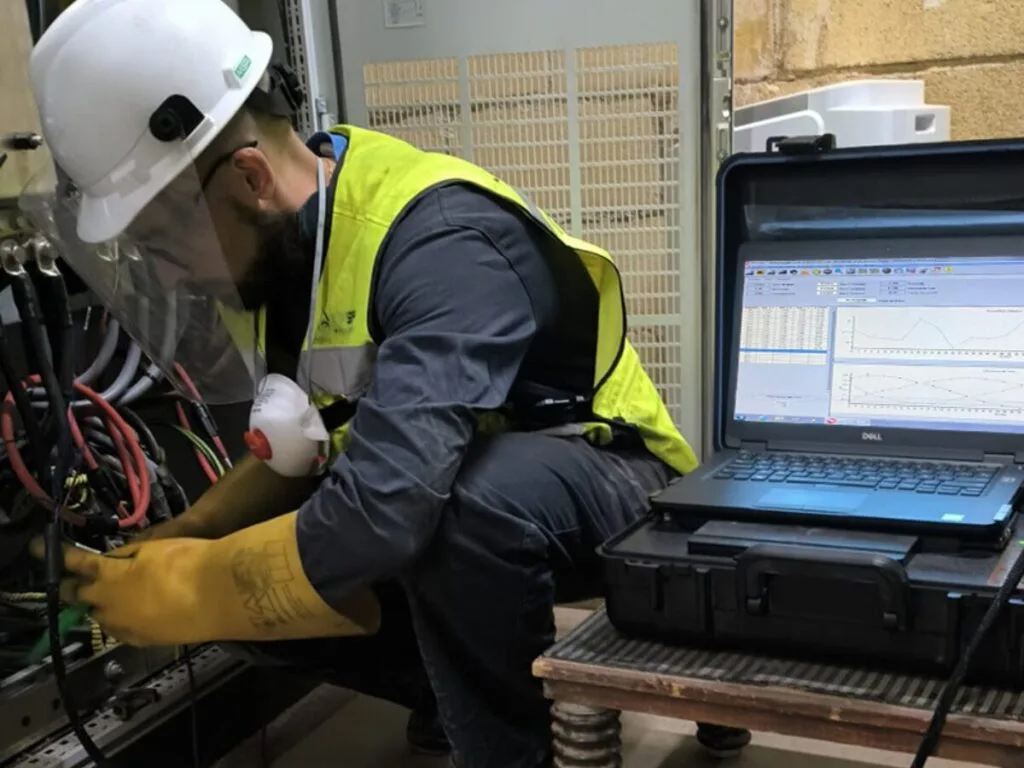

El Análisis eléctrico MCA (Motor Circuit Analysis) es un servicio de diagnóstico para evaluar el estado eléctrico de motores, generadores y, cuando aplica, su circuito de alimentación y accionamiento, combinando pruebas off-line (equipo parado) y, según criticidad, contraste con variables on-line.
Su objetivo es identificar de forma temprana degradación de aislamiento, desequilibrios entre fases, defectos de estator, rotor, excentricidad y problemas asociados a calidad de energía o cableado.
Revisión del activo y su criticidad, pruebas de resistencia e impedancia entre fases, aislamiento a tierra, índices como PI (índice de polarización) y DAR (relación de absorción dieléctrica), análisis de tendencia, contraste con condiciones de operación y emisión de informe con diagnóstico, prioridad de riesgo y recomendaciones de mantenimiento o intervención.
Objetivos del servicio
✅ Detectar de forma temprana degradación del aislamiento antes de que evolucione a cortocircuitos de bobinado o derivaciones a tierra.
✅ Identificar desequilibrios eléctricos entre fases que puedan incrementar temperatura, consumo y esfuerzo electromagnético.
✅ Diferenciar si el origen del problema está en el motor, en el cableado, en la alimentación o en el proceso.
✅ Priorizar intervenciones en activos críticos según riesgo técnico, impacto productivo y coste de parada.
✅ Reducir fallos imprevistos en motores, generadores y trenes accionados por variador.
✅ Mejorar la toma de decisiones de rebobinado, reparación, sustitución o extensión de vida útil.
¿Qué problemas detectamos?
Deterioro del aislamiento a tierra.

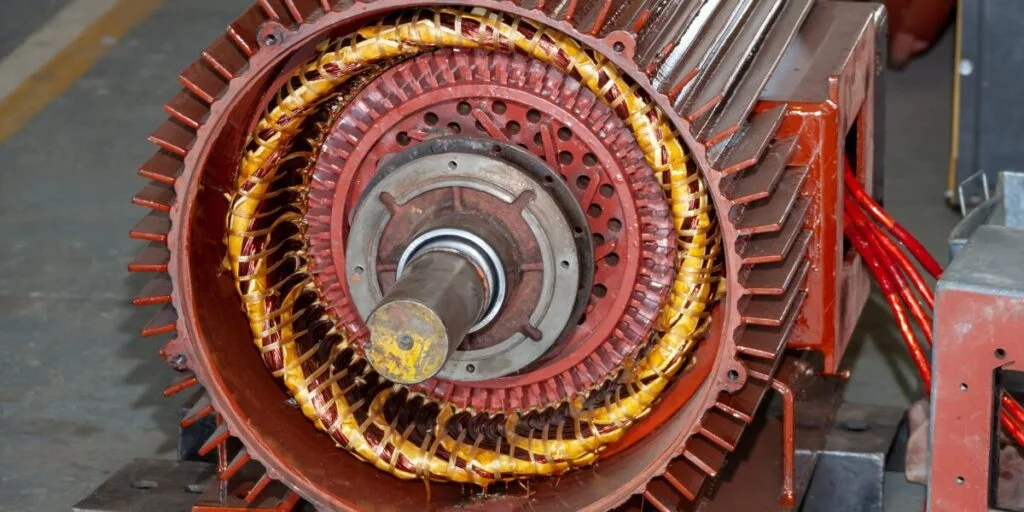

Inicio de cortocircuitos entre espiras o entre fases en el estator.
Desequilibrio de resistencia, inductancia o impedancia entre fases.
Conexiones flojas, sulfatadas o de alta resistencia en bornes, cables o empalmes.
Barras de rotor dañadas o defectos en la jaula en motores de inducción.
Excentricidad o problemas de air gap (entrehierro no uniforme).
Efectos de mala calidad de energía: desequilibrio de tensión, armónicos o sobreesfuerzos eléctricos.
Degradación asociada a humedad, contaminación, temperatura o envejecimiento del bobinado.
Síntomas eléctricos que terminan manifestándose como pérdida de par, sobrecalentamiento o disparos intempestivos.
¿Qué tipo de planta/equipo es susceptible del servicio?
Equipos rotativos eléctricos:
- Motores de inducción de baja y media tensión.
- Motores síncronos.
- Generadores.
- Motores de rotor bobinado.
- Motores DC en instalaciones legacy.
Activos accionados por variador o electrónica de potencia:
- Bombas de proceso.
- Ventiladores y extractores.
- Compresores.

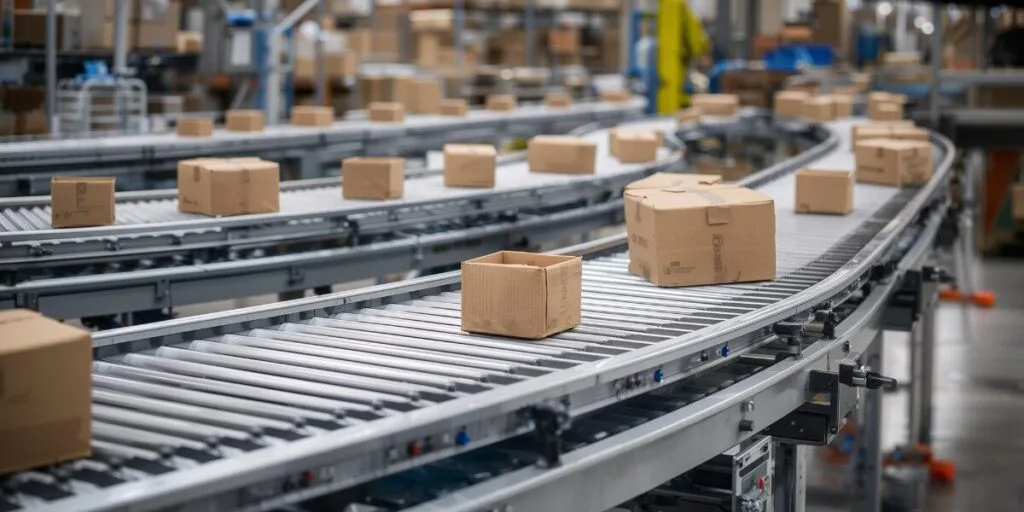

- Cintas transportadoras.
- Mezcladores y agitadores.
- Torres de refrigeración.
Entornos de proceso continuo y utilities:
- Plantas de generación eléctrica.
- Papel y celulosa.
- Cemento.
- Minería.
- Oil & Gas.
- Agua, desalación y bombeo.
Instalaciones con alta criticidad operativa:
- Líneas con motores redundantes o duty/stand-by.
- Equipos con arranque frecuente.
- Activos de difícil acceso o con alto coste de parada.
- Motores reparados/rebobinados que requieren validación de condición.
Sistemas eléctricos asociados:
- Cables de potencia entre cuadro, variador y motor.
- Cajas de bornes y empalmes.
- Centros de control de motores (MCC).
- Cuadros de fuerza y protecciones relacionadas con el activo.
Caso de estudio
Explora un caso real de análisis eléctrico MCA y su aplicación para detectar anomalías, mejorar la fiabilidad de los equipos y apoyar una estrategia de mantenimiento más eficaz.
Preguntas frecuentes
Depende del alcance. La parte más completa del MCA suele requerir equipo parado y bloqueado en seguridad, aunque puede complementarse con datos en carga para afinar el diagnóstico.
No. Son técnicas complementarias. El MCA aporta visibilidad sobre el estado eléctrico del motor y su circuito; vibraciones y termografía ayudan a confirmar efectos mecánicos o térmicos asociados.
Sobre todo fallos de aislamiento, desequilibrios entre fases, defectos de estator/rotor, problemas de cableado y síntomas eléctricos que todavía no son evidentes en operación.
Aporta más valor en activos críticos, repetitivos o costosos de parar, pero también es útil en motores medianos cuando hay historial de averías, rebobinados frecuentes o dudas sobre la causa real del fallo.
Depende del tipo de defecto y de su evolución. El MCA puede identificar asimetrías tempranas, pero en defectos entre espiras muy iniciales conviene complementarlo con surge test u otras pruebas específicas.
Influye de forma directa. Para interpretar bien los resultados, las medidas deben corregirse o compararse en condiciones térmicas equivalentes, evitando falsos desequilibrios por diferencia de temperatura.
Puede aportar indicios, sobre todo cuando el defecto altera la respuesta electromagnética entre fases. Aun así, la confirmación suele reforzarse con análisis en carga o técnicas complementarias.
Lo habitual es hacer una medición de referencia tras la intervención y repetirla en la puesta en marcha o en la primera ventana de mantenimiento, para validar estabilidad y generar tendencia.
