DESCARGAS PARCIALES ONLINE
Descargas Parciales Online
La medición de descargas parciales online es una técnica de diagnóstico bajo tensión que permite evaluar el estado del aislamiento del devanado del estátor en motores y generadores de media y alta tensión mientras el activo está en servicio.
Detecta impulsos eléctricos asociados a defectos localizados del aislamiento antes de que evolucionen a un fallo mayor, lo que ayuda a priorizar intervenciones y reducir el riesgo de parada no planificada.
En la práctica, el servicio se presta mediante una campaña controlada de adquisición y análisis sobre el activo energizado, siguiendo una metodología estructurada:

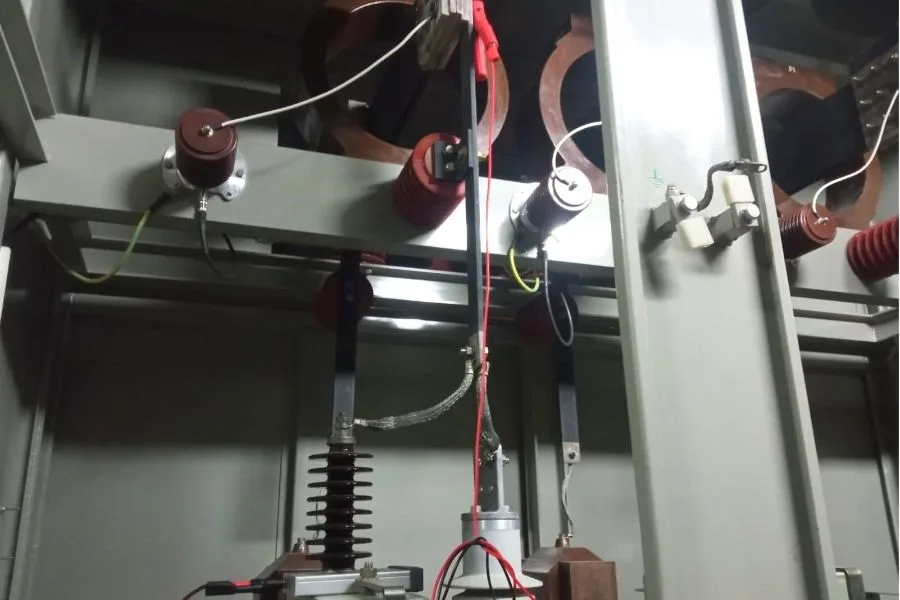

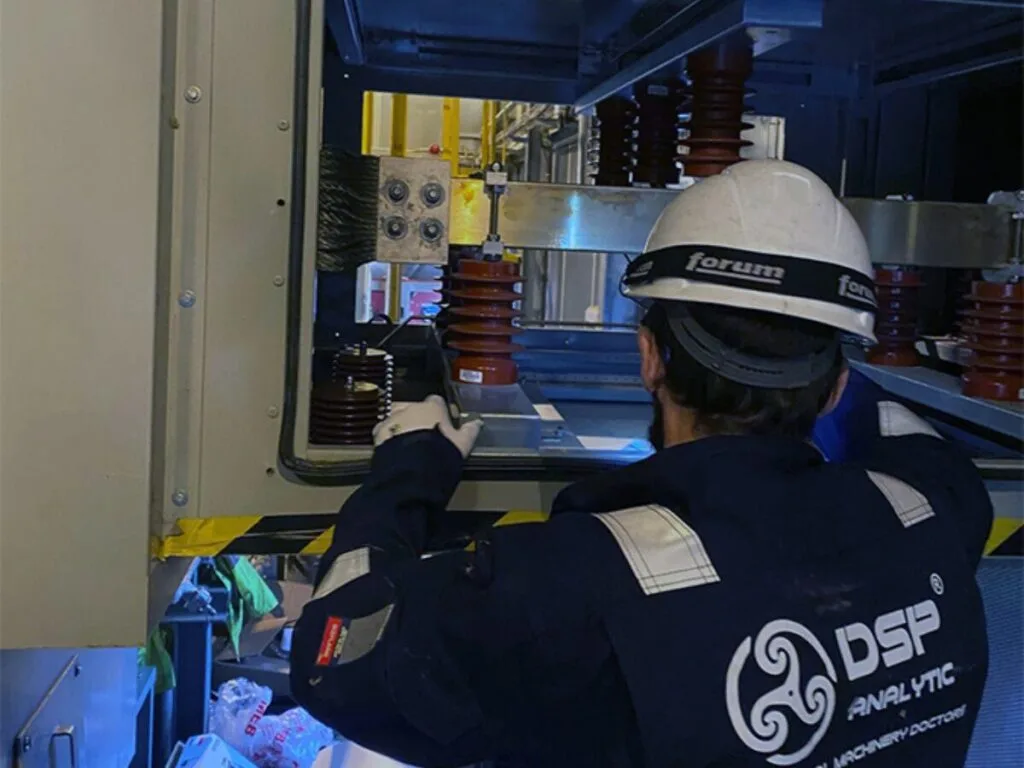

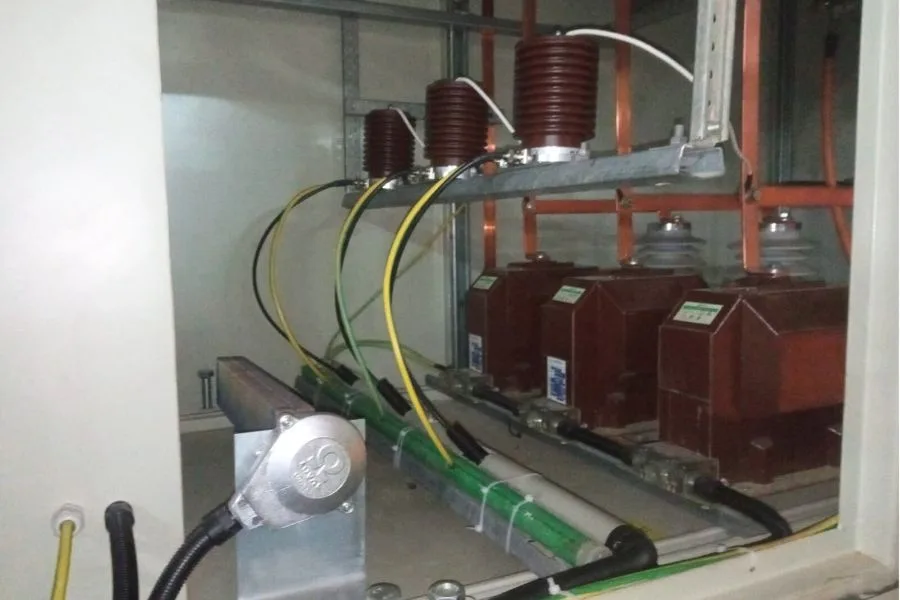

- Instalación de Sensores: instalación adecuada y segura sin afectar el sistema.
- Normalización/Calibración: proceso de verificación y simulación de impulsos de descargas parciales.

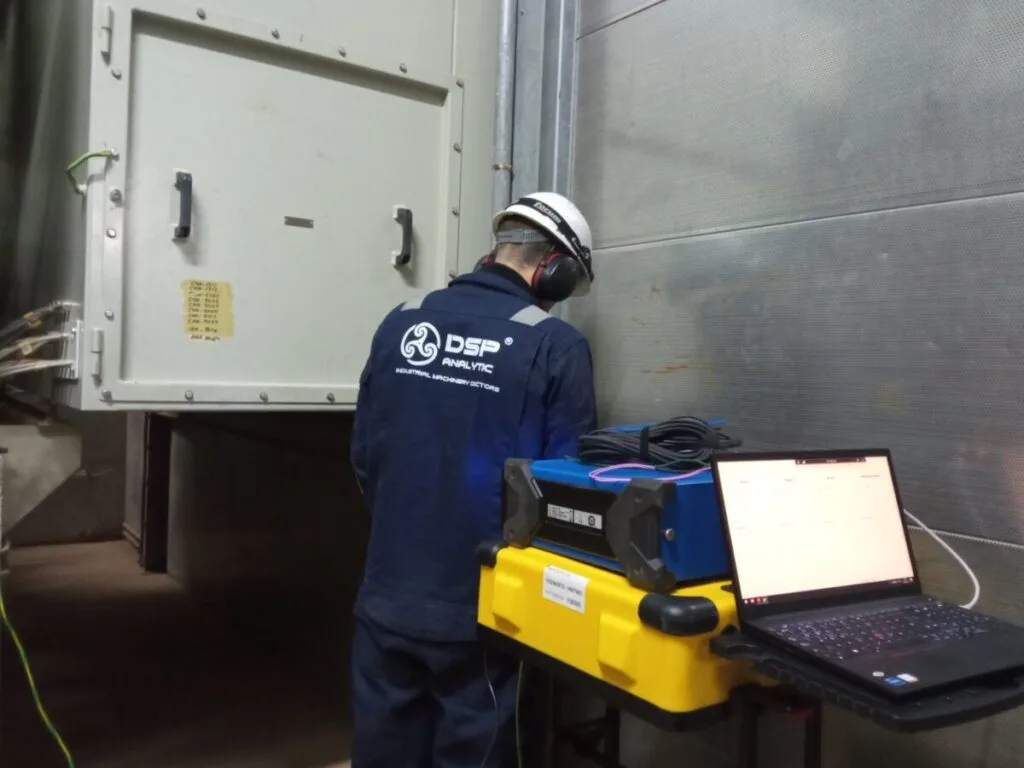

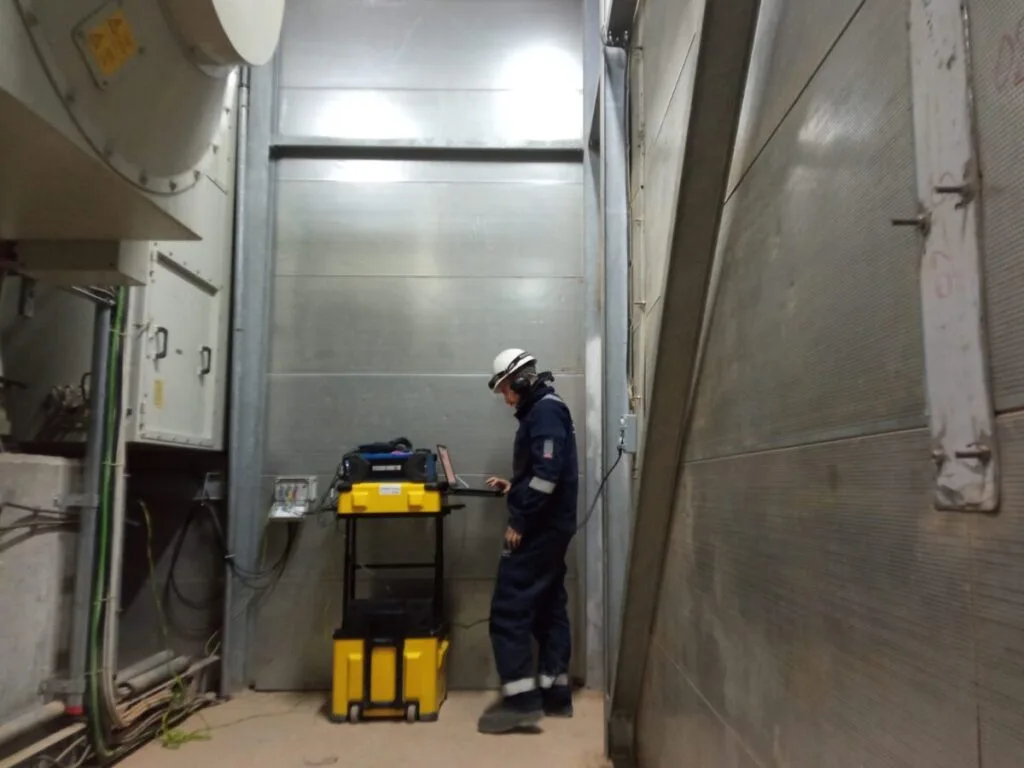

- Medición: se realiza la medición a través del software especializado.
- Análisis, diagnóstico y elaboración de informe.
Las mediciones de descargas parciales online no sólo son sensibles a las descargas parciales, sino también a diversos arcos eléctricos y chispas.
Cuando se realiza una evaluación del estado de las máquinas rotativas, esta técnica, de medición de descargas parciales, proporciona información sobre:
- Puntos débiles del sistema de aislamiento
- Procesos de degradación
- Medidas de mantenimiento e intervalos entre revisiones
Objetivos del servicio
✅ Detectar de forma temprana degradación localizada del aislamiento del estátor.
✅ Priorizar intervenciones en motores y generadores críticos según riesgo real y tendencia.
✅ Reducir la probabilidad de fallo dieléctrico no planificado y de parada forzada.
✅ Apoyar decisiones de mantenimiento, rebobinado, inspección interna o pruebas complementarias offline.
✅ Evaluar la evolución del defecto sin necesidad de sacar el equipo de servicio en cada revisión.
✅ Mejorar seguridad operativa y planificación de repuestos, ventanas de parada y presupuesto de mantenimiento.
¿Qué problemas detectamos?
Actividad de descargas parciales asociada a huecos, vacíos o defectos internos en el aislamiento principal.
Descargas en ranura por deterioro de la protección semiconductora o mal apoyo de la bobina.
Descargas en cabezas de bobina por contaminación, humedad, suciedad conductiva o esfuerzos eléctricos localizados.
Efectos de envejecimiento térmico, vibración mecánica y ciclos de carga sobre el sistema aislante.
Degradación progresiva tras rebobinados, reparaciones o deficiencias de fabricación o impregnación.
Riesgo de tracking superficial o corona en zonas de alta solicitación eléctrica.
Empeoramiento del aislamiento que todavía no genera síntomas visibles en vibración, temperatura o proceso.
Incremento anómalo de actividad con determinados regímenes de carga, temperatura o tensión.
Posibles fenómenos eléctricos que requieren discriminación frente a ruido, chisporroteo o interferencias del entorno.
Necesidad de confirmar si un activo puede seguir en servicio, debe intensificarse su seguimiento o conviene programar parada e inspección interna.
Normativa
UNE – EN IEC 60034-27 Maquinas Eléctricas Rotativas
La norma establece las pautas para evaluar y medir, las descargas parciales DP (offline y online) que pueden ocurrir en el aislamiento de los devanados del estátor de las máquinas eléctricas rotativas.
UNE-EN IEC 60034-27-1 Medidas de descargas parciales offline en el aislamiento del devanado del estátor de las máquinas eléctricas rotativas
UNE-EN IEC 60034-27-2 Medidas de descargas parciales online en el aislamiento del devanado del estátor de las máquinas eléctricas rotativas
¿Qué tipo de planta/equipo es susceptible del servicio?
Máquinas rotativas eléctricas de media y alta tensión: motores y generadores, especialmente con devanados form-wound y alta criticidad operativa.
Generación de energía: turboalternadores, generadores hidráulicos, generadores de cogeneración, biomasa, ciclo combinado y termosolar.
Motores críticos de proceso: bombas principales, compresores, ventiladores, soplantes, extractores, molinos y grandes accionamientos eléctricos.
Utilities e infraestructuras industriales: estaciones de bombeo, desaladoras, minería, metalurgia, papel, cemento, oil & gas y plantas químicas.
Activos con alta consecuencia de fallo: equipos con difícil sustitución, largos plazos de reparación o rebobinado e impacto directo en producción, seguridad o cumplimiento.
Parques eléctricos con estrategia predictiva: instalaciones que integran la medición de DP con vibración, termografía, análisis eléctrico y pruebas dieléctricas offline.
Caso de estudio
Explora un caso real de diagnóstico mediante descargas parciales y su impacto en la detección temprana de fallos, la fiabilidad de los activos y la toma de decisiones de mantenimiento.
Preguntas frecuentes
Sí. La principal ventaja del servicio online es que permite evaluar el estado del aislamiento con el activo en funcionamiento, siempre bajo condiciones seguras y con personal cualificado.
No necesariamente. La medición online es muy útil para seguimiento y priorización, mientras que las pruebas offline pueden ser necesarias para ampliar diagnóstico o confirmar el alcance de una intervención.
Principalmente motores y generadores de media y alta tensión, especialmente aquellos críticos para producción o con elevado coste de fallo.
Un informe técnico con resultados de medición, interpretación diagnóstica, valoración de severidad, limitaciones observadas y recomendaciones de seguimiento o intervención.
Mediante el uso de sensores adecuados, procesos de normalización/calibración, filtrado de señales, análisis de patrones y comparación entre fases y condiciones de carga. El objetivo es separar la actividad propia del aislamiento de interferencias externas para obtener un diagnóstico más fiable.
Influyen especialmente la carga del equipo, la tensión aplicada, la temperatura, el estado de limpieza, la humedad, la configuración de conexión y el histórico del activo. Por eso, la interpretación técnica no se basa solo en un valor puntual, sino también en tendencia, contexto operativo y repetibilidad de la señal.
