INSPECCIÓN FOTOVOLTAICA
Inspección Fotovoltaica

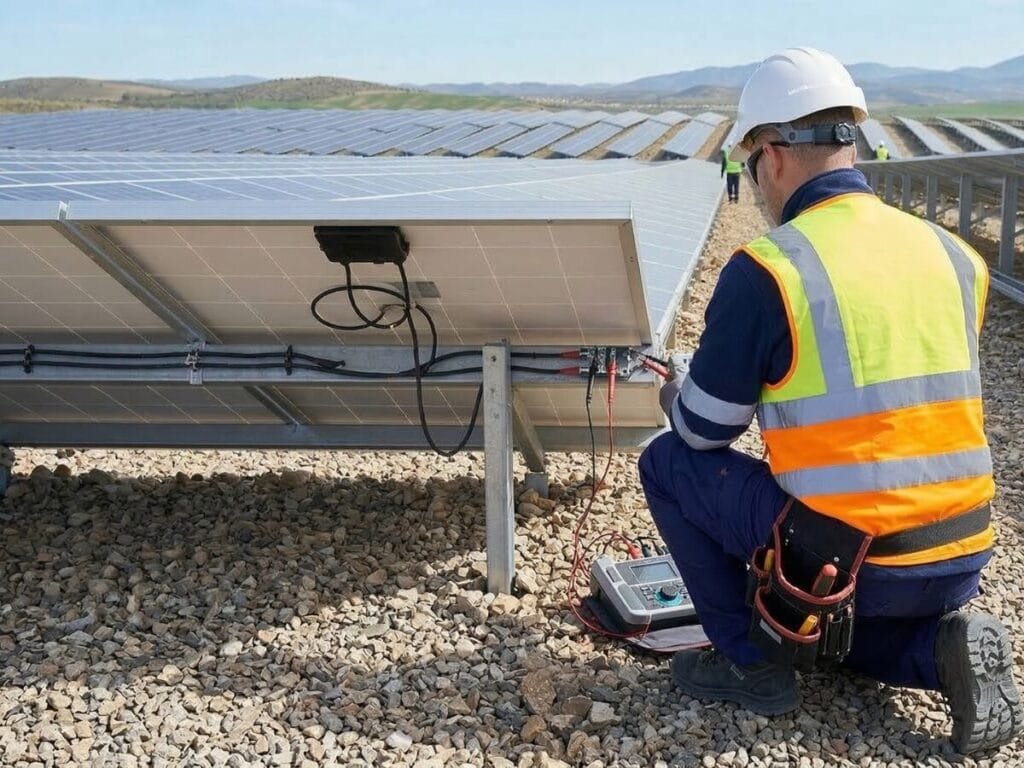

Realizamos ensayos eléctricos y verificaciones funcionales para evaluar el estado y la seguridad de una instalación FV a nivel de módulo, string, caja de string (SCB) e inversor, identificando degradación, fallos de aislamiento, conexiones defectuosas y pérdidas de rendimiento.

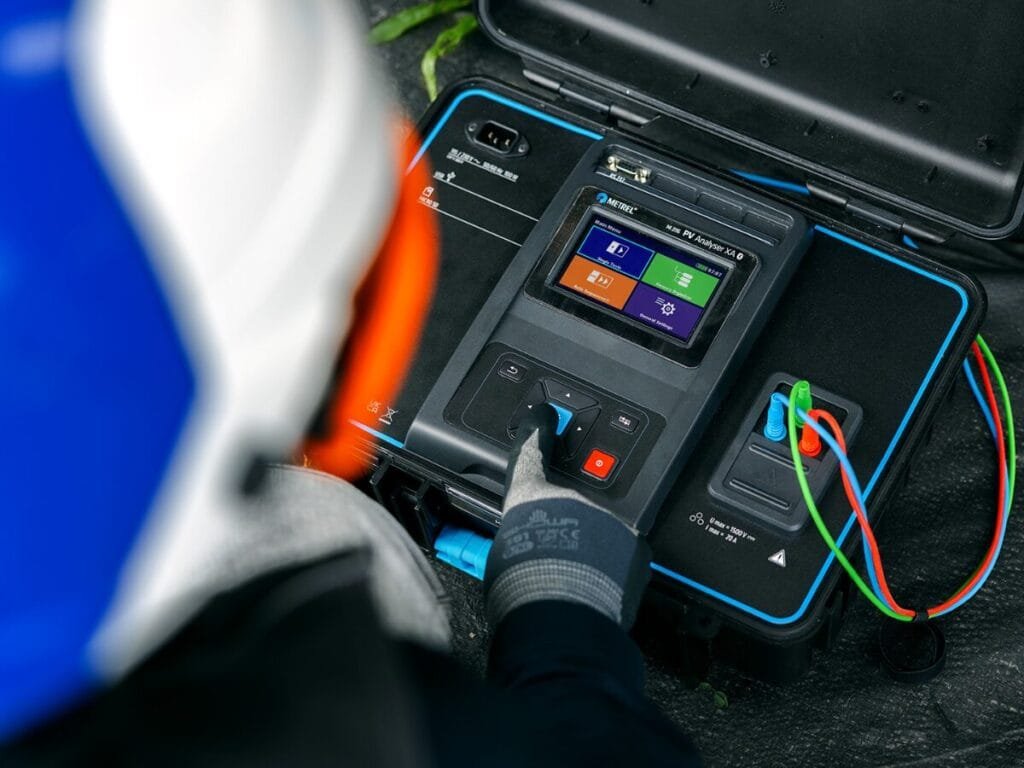

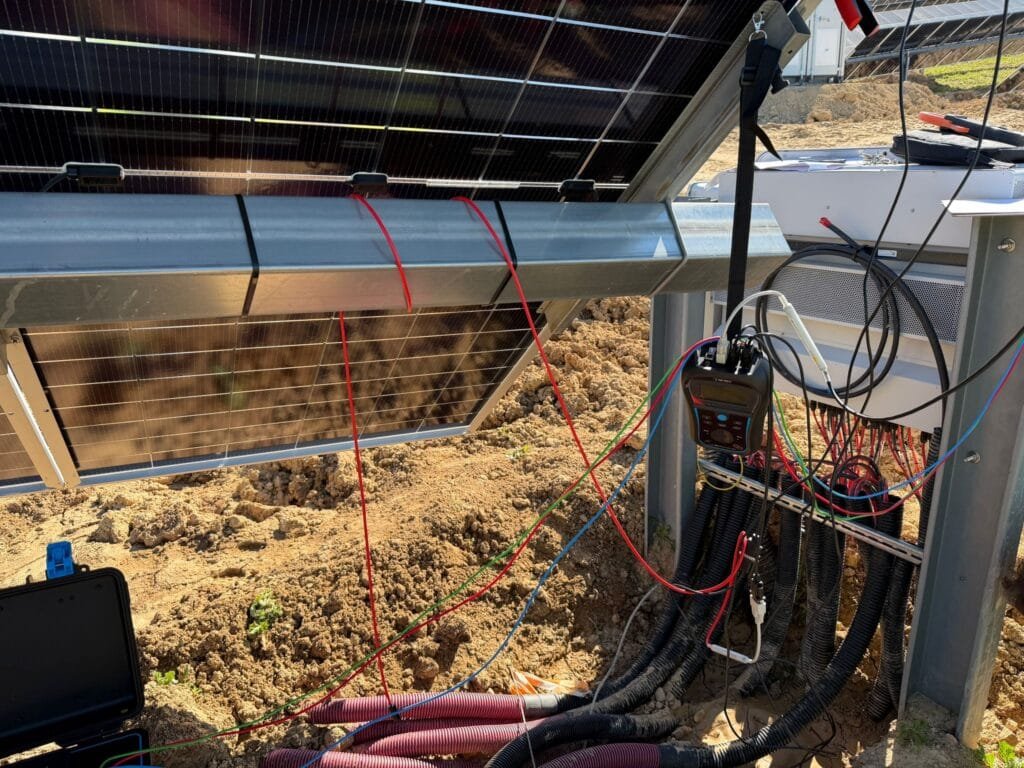

Medida de aislamiento (hasta 1500 Vcc), continuidad de conductor de protección, curvas I-V, verificación Voc/Isc, comprobaciones en cajas string (fusibles, seccionadores, SPD, conexiones) y revisiones/mediciones en inversores (protecciones, calidad de red, alarmas, parámetros y eventos), con informe y priorización de acciones.
Objetivos del servicio
✅ Confirmar seguridad eléctrica de strings y equipos (aislamiento, puesta a tierra, protecciones).
✅ Detectar pérdidas de producción por módulos/string degradados o desbalanceados.
✅ Identificar fallos incipientes (hotspots por conexiones, humedad/corrosión, PID, diodos, microfisuras, SPD degradados).
✅ Reducir riesgo de incendio/arco eléctrico y paradas por disparos intempestivos.
✅ Verificar el cumplimiento técnico tras O&M, ampliaciones, repotenciaciones o cambios de inversor/SCB.
✅ Aportar trazabilidad: valores medios + OK K.O, recomendaciones y plan de corrección.

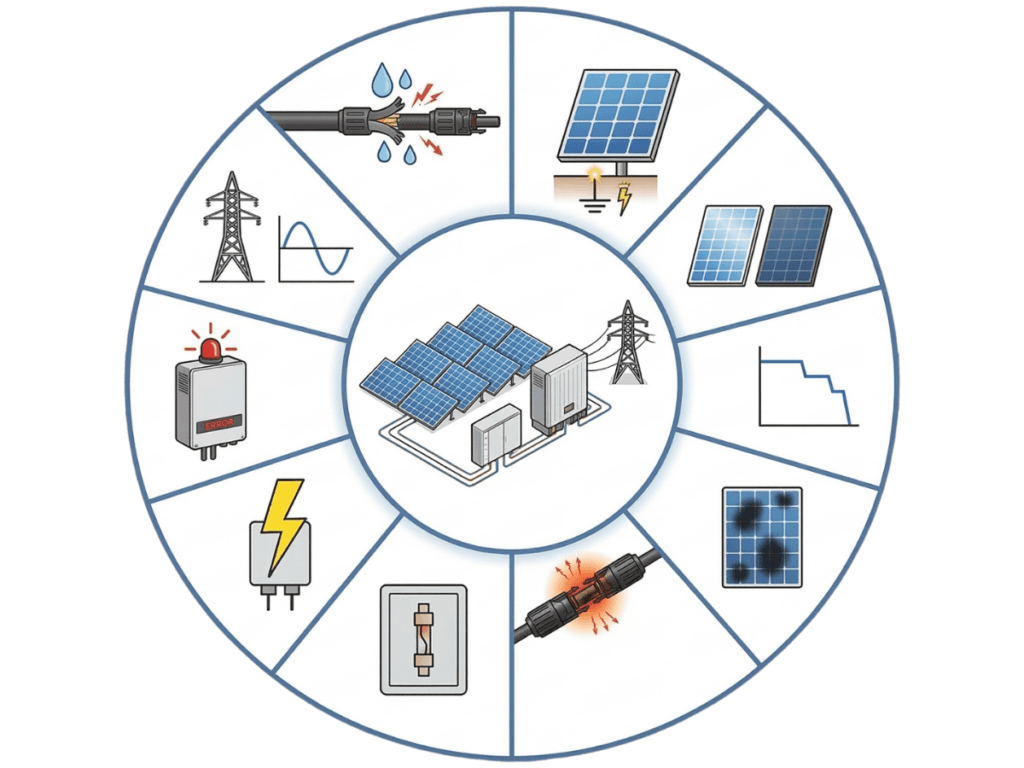

¿Qué problemas detectamos?
Baja resistencia de aislamiento en strings (humedad, daños en cableado, conectores, cajas).
Fugas a tierra y strings “culpables” (localización de módulo/string con fuga).
Desbalance entre strings (Isc/Voc anómalos; pérdidas por mismatch).
Curvas I-V con escalones (diodos bypass afectados, sombras parciales persistentes, módulos defectuosos).
PID (degradación inducida por potencial) reflejada en caída de potencia y cambios en curva.
Conectores MC4/bornes con alta resistencia de contacto (calentamientos y riesgo de arco).
Fusibles/seccionadores sobredimensionados, envejecidos o con mal contacto en cajas string.
SPD (sobretensiones) degradados o desconectados, falta de coordinación de protecciones.
Inversores con disparos recurrentes, derating térmico, alarmas de aislamiento, fallos de MPPT.
Problemas de calidad de red (THD, desequilibrio, cos φ, huecos/sobretensiones) que penalizan rendimiento o disponibilidad.
¿Qué tipo de planta/equipo es susceptible del servicio?
Generación FV utility scale: strings a 1000/1500 Vcc, SCB, centros de potencia, inversores centrales o string.

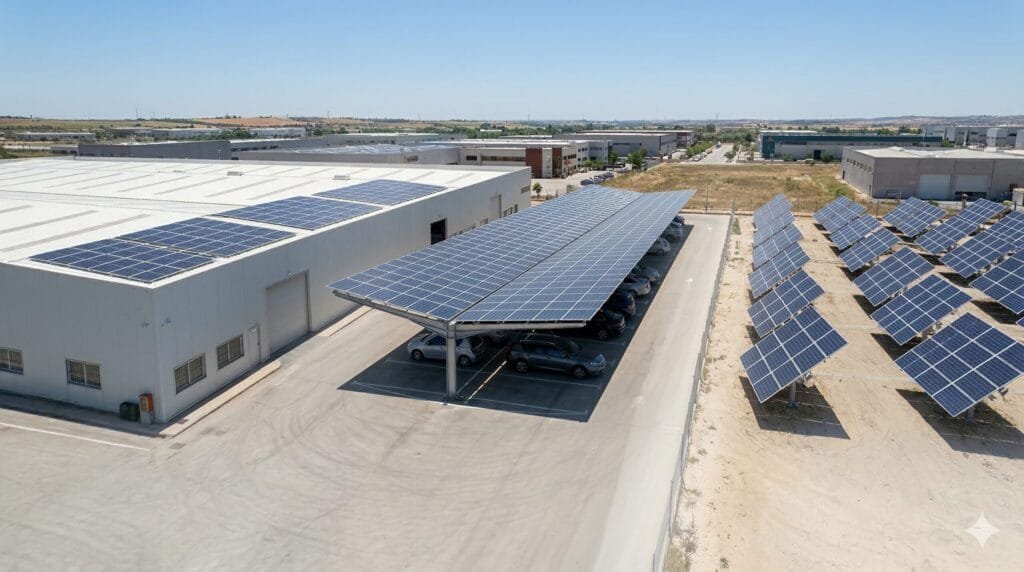

Autoconsumo industrial / comercial: cubiertas, marquesinas, trackers; verificación tras ampliaciones o incidencias.
Activos eléctricos asociados:
- Módulos FV (Cadenas, diodos bypass, conectores)
- Strings y cableado DC (troncales, conectores, cajas de paso)
- Cajas string SCB: fusibles, seccionadores, SPD DC, borneras
- Inversores: MPPT, protecciones, monitorización, eventos, rendimiento
- Cuadros AC/trafo/protecciones: magnetotérmicos, diferenciales, SPD, AC, embarrados
- Sistema de puesta a tierra y continuidad de conductores de protección
Caso de estudio
Conoce cómo abordamos la inspección fotovoltaica en entornos reales y qué valor puede aportar a la seguridad, la disponibilidad y la producción de tus activos.
Preguntas frecuentes
No siempre. Algunas verificaciones se pueden planificar por ventanas (bloques, inversor a inversor) y otras requieren desenergizar strings por seguridad. Se define el plan minimizando impacto y cumpliendo LOTO/seguridad eléctrica.
Típicamente: puesta en marcha/recepción, tras eventos (tormentas, incendios, inundación), y como preventivo anual/semestral/trimestral según criticidad, histórico de fallos, entorno (humedad/salinidad/polvo) y exigencias de aseguradora/financiación.
Sirve para todo el tren eléctrico FV. El valor del servicio aumenta precisamente cuando se revisa de forma integrada módulo, string, caja string, protecciones e inversor, porque muchas pérdidas de producción no están en el panel sino en conexiones, fusibles, aislamiento o entradas MPPT.
Unifilares y planos, listado de inversores/strings, acceso a SCB, y condiciones de seguridad (permisos, LOTO, EPI). Si hay SCADA/monitorización, acceso a eventos y datos acelera la localización de pérdidas y disparos.
