FIXTURLASER NXA GEOMETRY
NXA GEOMETRY
El Fixturlaser NXA Geometry es un sistema de medición geométrica de alta precisión para alineación y planitud. Incluye software intuitivo con interfaz gráfica para mediciones en tiempo real y ajustes en micras. Es ideal para optimizar la producción y reducir los costes operativos.
GuideU: Interfaz gráfica de usuario adaptativa
Los sistemas de geometría basados en láser de Acoem se caracterizan por su facilidad de uso, gracias a una interfaz gráfica de usuario adaptativa líder en la industria.
Los productos Acoem son fáciles de manejar, independientemente de si utiliza su equipo de medición de forma regular o solo unas pocas veces al año. También valoramos su tiempo, ¡ser fácil de usar también significa ser rápido!
Con la interfaz gráfica de usuario de nuestros sistemas, GuideU, no tiene que perder el tiempo refrescando su memoria o dudando de sí mismo durante el trabajo real; nuestra interfaz de usuario lo guía a lo largo de todo el proceso de medición y ajuste o alineación.

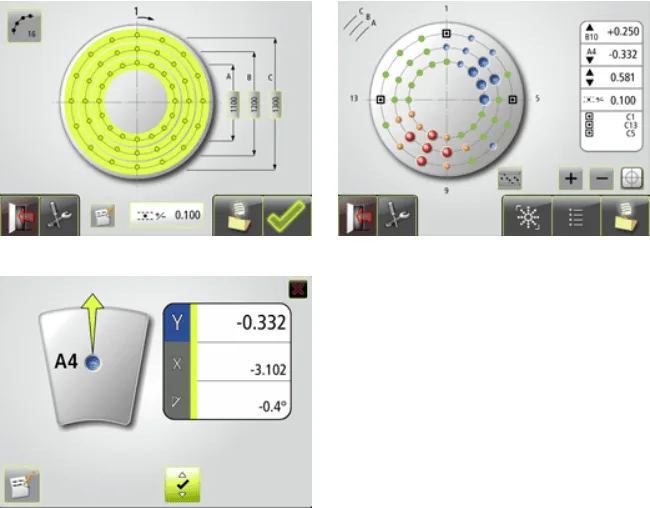

Software
El NXA Geometry incluye los siguientes software:
- Rectitud estándar: la medición de, por ejemplo, bancadas de máquinas, guías o estructuras de soporte.
- Rectitud para aplicaciones de paso total y medio: por ejemplo, cuando se miden muñones de rodamientos en cajas de engranajes, motores diésel, compresores y turbinas con carcasas partidas.
- Mediciones de planitud, tanto rectangulares como circulares, de cimentaciones y bancadas de máquinas en la instalación de máquinas.
Receptor
El NXA Geometry viene en dos versiones, el NXA Geometry Basic y el NXA Geometry Full respectivamente.
El contenido es el mismo con una excepción para la versión NXA Geometry Full, que también incluye un receptor adicional, la unidad de sensor R2.
Unidad de Sensor R2
Se puede utilizar una unidad de sensor R2 adicional opcional como detector de referencia durante la medición
- Detector PSD de 20mm de 2 ejes
- Diseño delgado
- Baterías recargables de iones de litio
- Objetivo integrado en el accesorio
- Coordenadas de dirección integradas
- Inclinómetro de alta precisión
- Bluetooth integrado para la comunicación inalámbrica entre la unidad de visualización y el sensor inteligente
- Registro instantáneo de batería tanto en modo encendido como apagado
Transmisores
Para realizar mediciones de rectitud y/o planitud, también debe elegir entre los 4 transmisores láser diferentes que se enumeran a continuación:
Para mediciones de rectitud, elija entre el T110 o el T111
Transmisión láser T110
- Para aplicaciones de rectitud
- Diseño rígido para la estabilidad de la medición
- Alcance del láser hasta 50 m
- Tornillo micrométrico para ajuste del transmisor láser tanto en nivel horizontal como vertical
- Alimentado por batería
Transmisión láser T111
- Para aplicaciones de rectitud
- Diseño rígido para la estabilidad de la medición
- Alcance del láser hasta 50 m
- Tornillo micrométrico para ajuste del transmisor láser tanto en nivel horizontal como vertical
- Alimentado por adaptador de CA
Para mediciones de rectitud y planitud, elija entre el T21 o el T220
Transmisión láser T21
- Para aplicaciones tales como rectitud, planitud y cuadratura
- Diseño compacto para estabilidad de medición
- Distancia de medición hasta 20 m
- Ajuste manual de la torreta láser
- Transmisor alimentado por batería
Transmisión láser T220
- Para aplicaciones tales como rectitud, planitud y cuadratura
- Diseño robusto para estabilidad de medición y alta precisión de medición
- Distancia de medición hasta 50 m
- Tornillo micrométrico para ajuste rotacional de la torreta
- Niveles de burbuja integrados y tornillos micrométricos para el ajuste del transmisor láser
- Transmisor láser alimentado por batería

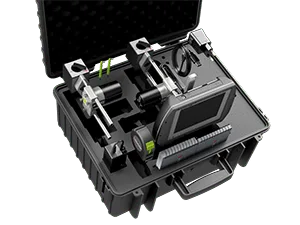

In the Box
Paquete NXA Geometry Full R2 con estuche
- Monitor
- 2 piezas de sensor/receptor R2
- 2 piezas de soportes para receptores R2, cc 60 mm
- 2 piezas de bases de imanes giratorios para el soporte del sensor
- Cinta métrica, 5m
- 2 piezas de herramientas universales en ángulo
- Fuente de alimentación con 2 piezas de cables de alimentación EE. UU., UE
- Fuente de alimentación con 2 puertos USB, enchufes adaptadores y cable USB A-micro B, 1,5 m
- memoria USB
- Manual de usuario de NXA (ES)
- Manual de usuario de geometría NXA (GB)
Accesorios

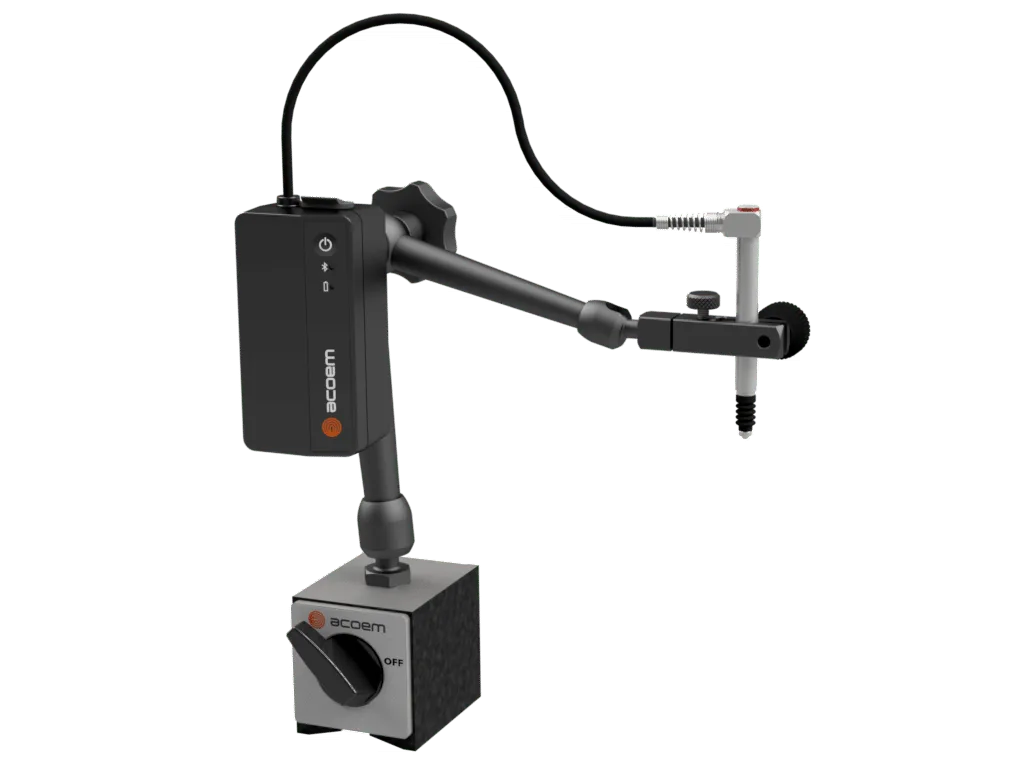

Run Out Probe AT-010
La sonda de descentramiento AT-010 es una sonda de desplazamiento alimentada por batería que se conecta de forma inalámbrica a través de Bluetooth a la unidad de visualización NXA.
Se puede utilizar para:
- Comprobaciones de las holguras de los rodamientos
- Comprobación de la excentricidad axial y radial en las bridas
- Medición durante el posicionamiento de los componentes de la máquina

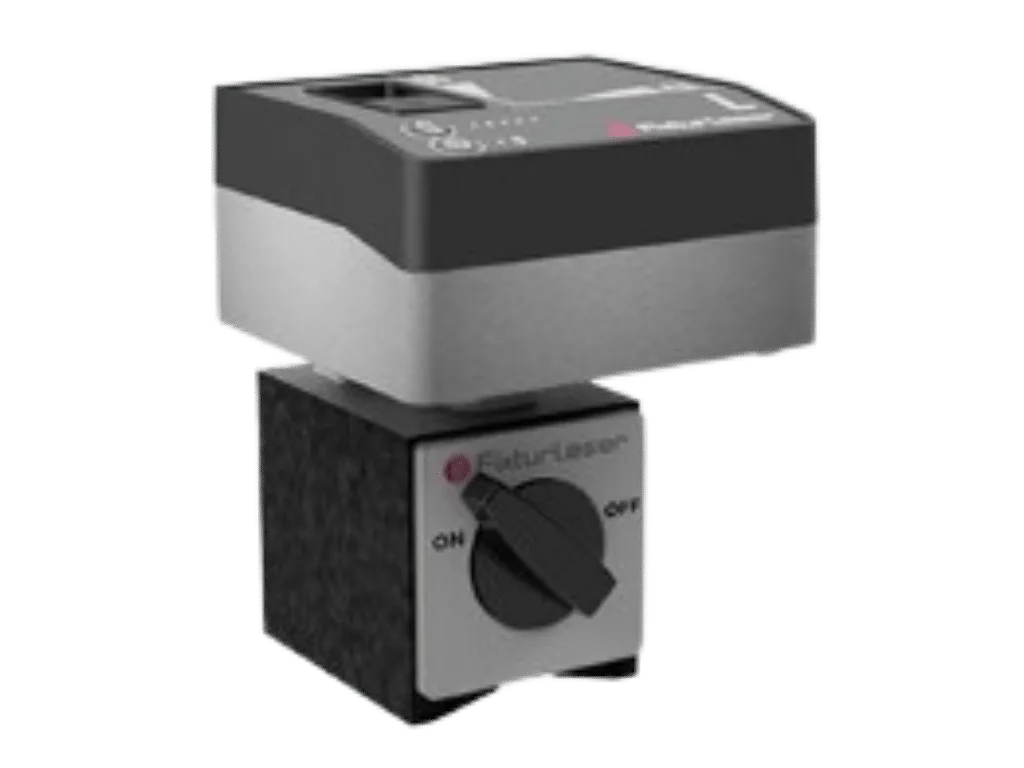

Level
Level es un sensor de medición de dos ejes alimentado por batería que se conecta de forma inalámbrica a través de Bluetooth a la unidad de visualización NXA.
Se puede utilizar para:
- A nivel digital
- Para nivelar máquinas o piezas de máquinas durante la instalación
- Para medir la torsión en guías lineales
- Para medir el paralelismo entre cimentaciones de máquinas

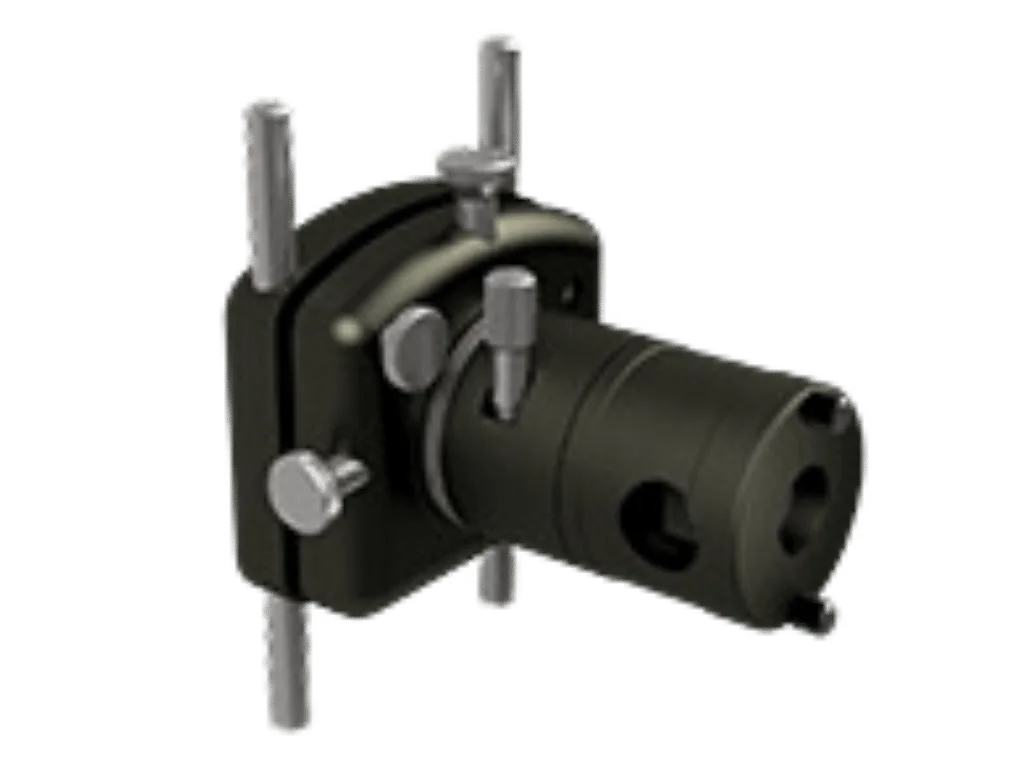

Prisma Angular
El prisma angular se utiliza para la medición de perpendicularidad y paralelismo junto con cualquier transmisor NXA Geometry, sensor R2 y una unidad de visualización.
Se puede utilizar para:
- Paralelismo entre dos guías lineales
- Perpendicularidad de las bridas
- Cuadratura entre guías lineales/componentes de máquina
